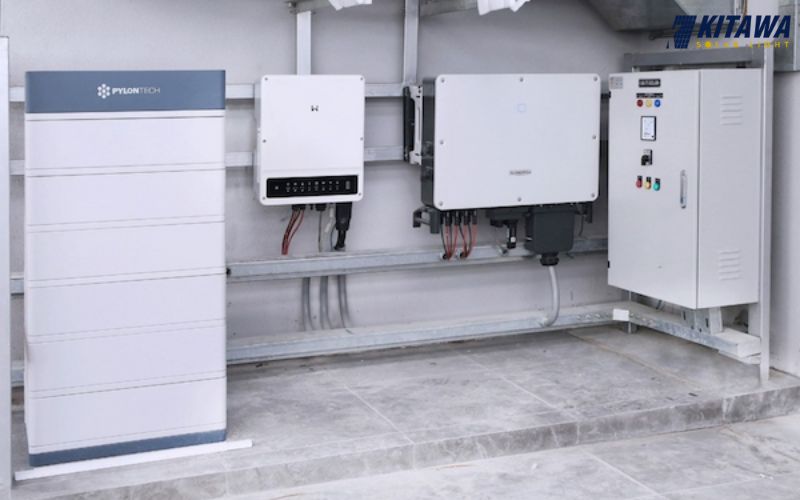

Tiêu chuẩn IEC 62109-2:2011 là gì? Các định nghĩa cần biết

Trong lĩnh vực điện mặt trời, việc đảm bảo an toàn tuyệt đối cho người vận hành và thiết bị là ưu tiên hàng đầu của mọi dự án. Để chuẩn hóa các yêu cầu khắt khe này, Ủy ban Kỹ thuật Điện Quốc tế (IEC) đã ban hành bộ quy chuẩn chuyên biệt, vậy tiêu chuẩn IEC 62109-2:2011 là gì? Cùng Điện Mặt Trời KITAWA tìm hiểu khái niệm, phạm vi và đối tượng áp dụng như thế nào qua bài viết sau.

Tiêu chuẩn IEC 62109-2:2011 là gì?

Trong hệ thống điện mặt trời, biến tần (inverter) chính là "bộ não" điều khiển. Để bộ não này vận hành an toàn trong suốt 20-25 năm dưới điều kiện khắc nghiệt, thế giới đã đặt ra một thước đo nghiêm ngặt: Tiêu chuẩn IEC 62109.

Tiêu chuẩn IEC 62109-2 là các quy định an toàn Inverter

Về mặt định nghĩa kỹ thuật, IEC 62109 là tiêu chuẩn quốc tế quy định an toàn cho inverter (bộ hòa lưới /chuyển đổi điện một chiều – xoay chiều) sử dụng trong hệ thống điện mặt trời.

Sản phẩm inverter đạt chuẩn IEC 62109 phải chứng minh được khả năng bảo vệ trong 3 kịch bản rủi ro lớn nhất:

• Chống điện giật và cách điện: Inverter năng lượng mặt trời phải có thiết kế ngăn chặn mọi sự tiếp xúc vô tình của con người với các bộ phận mang điện áp cao. Điều này đặc biệt quan trọng khi hệ thống điện mặt trời áp mái thường có điện áp DC lên đến 1000V - 1500V, mức điện áp cực kỳ nguy hiểm nếu rò rỉ.

• Kiểm soát nhiệt độ và phòng chống cháy nổ: Tiêu chuẩn quy định các linh kiện bên trong không được vượt quá ngưỡng nhiệt độ cho phép ngay cả khi máy chạy full tải ở môi trường nóng 45°C - 50°C. Nếu một linh kiện bị lỗi, inverter phải có khả năng tự dập tắt rủi ro từ bên trong, không để ngọn lửa bùng phát ra ngoài lớp vỏ.

• Khả năng chịu đựng môi trường: Tại Việt Nam, inverter thường lắp ngoài trời hoặc áp mái tôn nóng bức. IEC 62109 kiểm chứng khả năng chống bụi, chống ẩm (IP65/IP66) và độ bền cơ học, đảm bảo thiết bị không bị biến dạng hay giảm khả năng cách điện sau nhiều năm chống chọi với thời tiết.

Tại thị trường Việt Nam, Điện lực (EVN) xem IEC 62109 là tiêu chuẩn tối thiểu để chấp nhận hòa lưới.

Một số định nghĩa kỹ thuật quan trọng cần biết

Việc nắm rõ các thuật ngữ của tiêu chuẩn IEC 62109-2:2011 rất quan trọng đối với các chủ đầu tư và kỹ sư. Những định nghĩa này không chỉ giúp bạn hiểu rõ nguyên lý vận hành mà còn là cơ sở để đánh giá một hệ thống điện mặt trời có thực sự an toàn và đạt chuẩn hay không.

Dưới đây là bảng tổng hợp các khái niệm kỹ thuật bạn cần lưu ý:

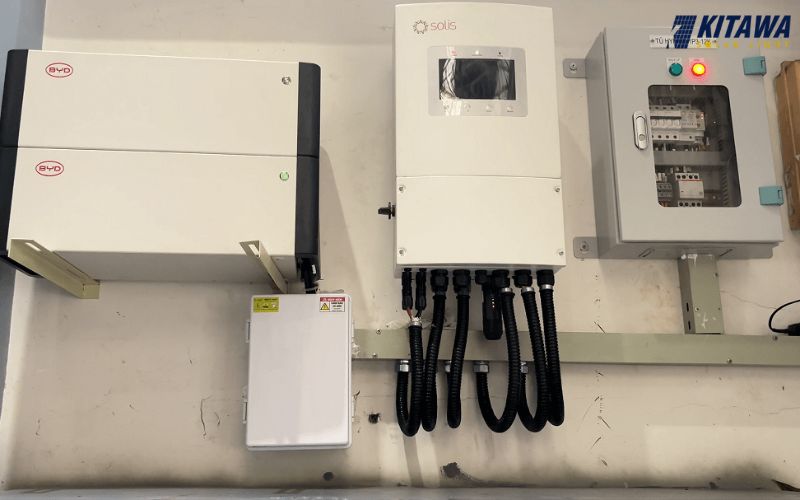

Phạm vi và đối tượng áp dụng tiêu chuẩn IEC 62109-2:2011

Xác định đúng phạm vi và đối tượng áp dụng của tiêu chuẩn IEC 62109-2 là bước đầu tiên và quan trọng nhất để các kỹ sư đảm bảo thiết bị phù hợp với mục đích sử dụng của dự án. Dưới đây là phân tích chi tiết về các đối tượng thuộc phạm vi áp dụng của tiêu chuẩn này:

• Inverter hòa lưới: Các bộ biến tần đẩy điện trực tiếp lên lưới điện quốc gia. Đây là loại phổ biến nhất trong các dự án 100kW mà chúng ta đang thực hiện.

• Inverter độc lập: Các bộ biến tần dùng cho hệ thống không có điện lưới (như vùng sâu vùng xa, tàu biển), lấy nguồn từ tấm pin hoặc ắc quy.

• Inverter Hybrid: Loại inverter thông minh nhất hiện nay, có thể tự động chuyển đổi giữa chế độ hòa lưới và độc lập, thường đi kèm với hệ thống lưu trữ (BESS).

Một sai lầm phổ biến là cho rằng chứng chỉ IEC 62109-2 đã bao hàm tất cả mọi thứ để hòa lưới. Thực tế, tiêu chuẩn này chỉ tập trung vào an toàn của thiết bị. Để hệ thống được giao tiếp và đẩy điện vào lưới điện của EVN, thiết bị cần thêm các tiêu chuẩn về Hòa lưới:

Các yêu cầu kỹ thuật inverter theo tiêu chuẩn IEC 62109-2:2011

Tiêu chuẩn IEC 62109-2:2011 là quy định về an toàn cho mọi bộ biến tần (Inverter) trong hệ thống điện mặt trời. Việc nắm vững các yêu cầu của tiêu chuẩn này giúp các kỹ sư và đơn vị vận hành kiểm soát được mọi rủi ro từ phần cứng, phần mềm cho đến tác động môi trường.

Tiêu chuẩn IEC 62109-2:2011 đảm bảo hệ thống vận hành an toàn

Dưới đây là phân tích chuyên sâu về các nhóm yêu cầu kỹ thuật trọng yếu giúp bạn tối ưu hóa tính an toàn cho dự án:

Nhóm bảo vệ điện và chống sốc

Đây là phần quan trọng nhất để bảo vệ tính mạng con người và ngăn ngừa hư hỏng thiết bị.

• Thử nghiệm lỗi đơn: Inverter phải chứng minh được rằng nếu một linh kiện (như quạt tản nhiệt hoặc tụ điện) bị hỏng, máy phải tự ngắt an toàn thay vì gây ra cháy nổ lan truyền.

• Giám sát dòng rò (RCD): Đối với các dòng Inverter không cách ly (Non-isolated) phổ biến hiện nay, mạch RCD phải cực kỳ nhạy để phát hiện các dòng rò DC siêu nhỏ, tránh nguy cơ giật điện cho người chạm vào khung giàn pin.

Nhóm an toàn nhiệt và chống cháy

Trong môi trường nhà xưởng tại Việt Nam, nhiệt độ áp mái có thể lên tới 60°C - 70°C.

• Vật liệu chống cháy: Vỏ máy và các linh kiện bên trong phải làm từ vật liệu không bắt lửa hoặc tự dập tắt lửa theo tiêu chuẩn IEC 60695.

• Kiểm soát phát nhiệt: Thiết kế các khe thoát nhiệt và hệ thống tản nhiệt phải đảm bảo các linh kiện nhạy cảm không bị quá nhiệt, dẫn đến lão hóa sớm hoặc gây hỏa hoạn.

Nhóm phần mềm và Firmware an toàn

Đây là điểm khác biệt của IEC 62109-2 so với các tiêu chuẩn điện truyền thống.

• Thuật toán bảo vệ: Phần mềm điều khiển phải có khả năng tự chẩn đoán lỗi. Nếu phát hiện sai số trong thuật toán điều khiển điện áp hoặc tần số, firmware phải ra lệnh ngắt mạch ngay lập tức.

• Khởi động an toàn: Đảm bảo khi có điện trở lại, inverter không hòa lưới đột ngột gây sốc điện mà phải trải qua quá trình tự kiểm tra các thông số an toàn.

Nhóm kết cấu và đấu nối

• Khoảng cách cách ly: Quy định khoảng cách vật lý tối thiểu giữa các phần mang điện AC và DC để ngăn chặn hiện tượng phóng điện hồ quang, đặc biệt quan trọng với các hệ thống 1000V - 1500V.

• Đầu nối tiêu chuẩn: Các đầu nối (MC4 cho DC và trạm đấu nối cho AC) phải đảm bảo độ chặt, chống lỏng lẻo gây phát nhiệt cục bộ.

Nắm rõ tiêu chuẩn IEC 62109-2:2011 là gì và phạm vi áp dụng, các định nghĩa kỹ thuật quan trọng giúp bạn xây dựng một hệ thống điện mặt trời an toàn và tối ưu hiệu suất. Đầu tư vào inverter đạt chuẩn quốc tế này là cách tốt nhất để bảo vệ tài sản doanh nghiệp, kéo dài tuổi thọ công trình và đảm bảo quá trình hòa lưới diễn ra theo đúng quy định. Bạn đang tìm mua inverter đáp ứng tiêu chuẩn IEC 62109-2:2011? Hãy liên hệ ngay hotline 0915307239 để được tư vấn và báo giá chi tiết!
