Tủ điện năng lượng mặt trời là gì? Cấu tạo và vai trò quan trọng

Tủ điện năng lượng mặt trời là gì và vì sao đây là thiết bị không thể thiếu trong một hệ thống điện mặt trời? Bên cạnh tấm pin, bộ biến tần hay pin lưu trữ, tủ điện đóng vai trò điều khiển, phân phối và bảo vệ nguồn điện, giúp hệ thống vận hành an toàn, ổn định và tối ưu hiệu suất trong suốt quá trình sử dụng. Trong bài viết này, KITAWA sẽ cùng bạn tìm hiểu tủ điện năng lượng mặt trời là gì, cấu tạo gồm những thiết bị nào và vai trò quan trọng của tủ điện trong việc bảo vệ toàn bộ hệ thống. Qua đó, bạn sẽ có thêm kiến thức để lựa chọn tủ điện phù hợp, góp phần nâng cao hiệu quả vận hành và tuổi thọ của hệ thống điện mặt trời.

Tủ điện năng lượng mặt trời là gì?

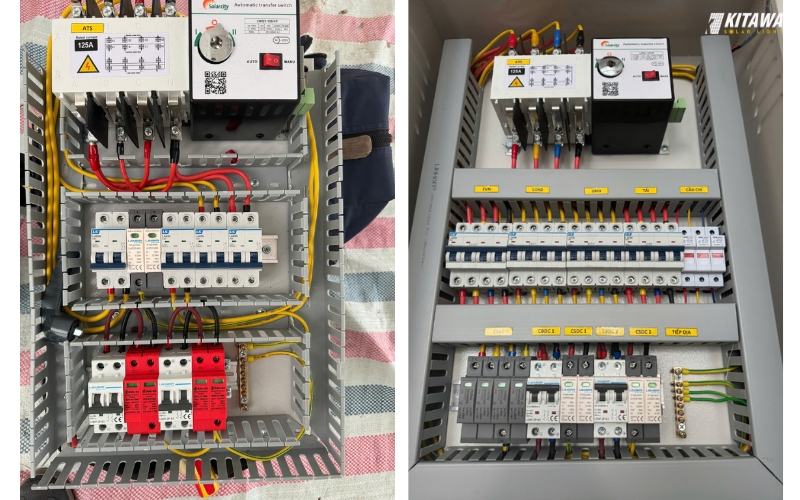

Tủ điện năng lượng mặt trời là thiết bị có nhiệm vụ tiếp nhận, bảo vệ dòng điện được tạo

Tủ điện năng lượng mặt trời là gì? Đây là thiết bị có nhiệm vụ tiếp nhận, điều khiển, phân phối và bảo vệ dòng điện được tạo ra từ các tấm pin năng lượng mặt trời trước khi truyền đến bộ biến tần (inverter), pin lưu trữ (nếu có), tải tiêu thụ hoặc hòa vào lưới điện quốc gia. Có thể xem tủ điện là "trung tâm điều khiển" của toàn bộ hệ thống, giúp quá trình vận hành diễn ra ổn định và an toàn.

Bên trong tủ điện được tích hợp nhiều thiết bị bảo vệ và điều khiển như aptomat, cầu chì, bộ ngắt cách ly DC, thiết bị chống sét lan truyền (SPD), rơ le và các thiết bị đo lường. Các thiết bị này phối hợp với nhau để giám sát dòng điện, bảo vệ hệ thống trước các sự cố như quá tải, ngắn mạch, quá áp hoặc sét lan truyền, từ đó giảm nguy cơ hư hỏng cho inverter và các thiết bị liên quan.

Tùy theo quy mô của hệ thống điện mặt trời, tủ điện sẽ được thiết kế với cấu hình và số lượng thiết bị khác nhau, từ hệ thống dân dụng đến các dự án thương mại và nhà máy điện mặt trời. Dù ở quy mô nào, mục tiêu của tủ điện vẫn là đảm bảo an toàn điện, duy trì hiệu suất vận hành và góp phần kéo dài tuổi thọ cho toàn bộ hệ thống.

Cấu tạo của tủ điện năng lượng mặt trời

Mỗi tủ điện năng lượng mặt trời sẽ có cấu tạo khác nhau tùy theo quy mô và loại hệ thống điện mặt trời. Tuy nhiên, hầu hết các tủ điện đều được trang bị những thiết bị cơ bản dưới đây để đảm bảo khả năng điều khiển, phân phối và bảo vệ nguồn điện trong suốt quá trình vận hành.

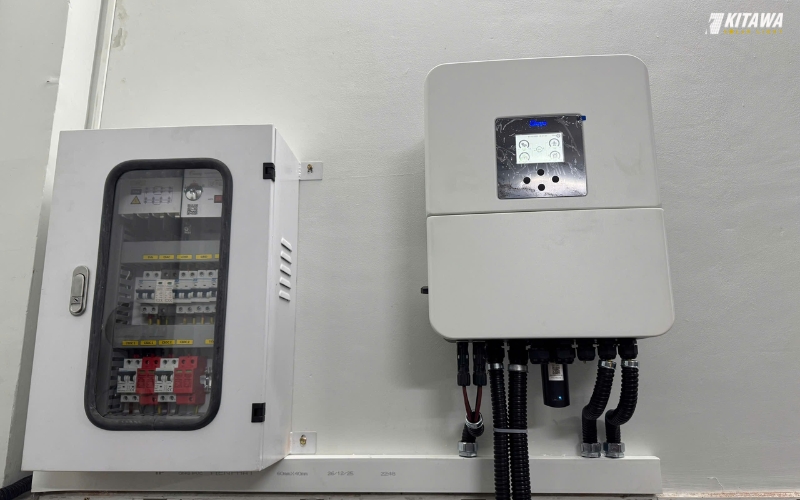

Cấu tạo của tủ điện năng lượng mặt trời

Vỏ tủ điện

Vỏ tủ là bộ phận bảo vệ toàn bộ thiết bị bên trong khỏi tác động của môi trường như bụi bẩn, nước và va đập. Kích thước vỏ tủ được lựa chọn dựa trên số lượng thiết bị cần lắp đặt, đồng thời phải đáp ứng yêu cầu về không gian và điều kiện lắp đặt của từng hệ thống điện mặt trời.

Aptomat đóng cắt tự động (MCB/MCCB)

Tủ điện thường được trang bị Aptomat DC và Aptomat AC để đóng ngắt và bảo vệ mạch điện khi xảy ra quá tải hoặc ngắn mạch. Trong đó, số lượng Aptomat DC thường tương ứng với số chuỗi pin (String) và số thiết bị chống sét DC của bộ biến tần (inverter), còn Aptomat AC thường được lắp một thiết bị ở đầu ra phía điện xoay chiều.

Thiết bị chống sét lan truyền (SPD)

Thiết bị chống sét giúp bảo vệ hệ thống trước hiện tượng sét lan truyền gây hư hỏng inverter và các thiết bị điện. Tủ điện thường bao gồm SPD DC và SPD AC, trong đó số lượng SPD DC được bố trí tương ứng với số String của inverter, còn SPD AC thường được lắp một bộ để bảo vệ phía điện AC.

Cầu chì DC

Ở một số hệ thống điện mặt trời, cầu chì DC được tích hợp nhằm tăng cường khả năng bảo vệ mạch điện một chiều. Thiết bị này sẽ tự ngắt khi dòng điện vượt quá giá trị cho phép, giúp hạn chế hư hỏng thiết bị và đảm bảo an toàn cho toàn hệ thống.

Các phụ kiện hỗ trợ khác

Ngoài các thiết bị chính, tủ điện còn sử dụng nhiều phụ kiện hỗ trợ như dây cáp DC, đầu nối MC4, đầu cáp PG, thanh đấu nối và các phụ kiện lắp đặt khác. Những thành phần này giúp kết nối các thiết bị chắc chắn, đảm bảo dòng điện truyền tải ổn định và hệ thống vận hành an toàn trong thời gian dài.

Vai trò quan trọng của tủ điện trong hệ thống điện mặt trời

Tủ điện không chỉ là nơi tập trung các thiết bị bảo vệ mà còn giữ vai trò điều khiển và phân phối nguồn điện trong toàn bộ hệ thống. Dưới đây là những vai trò quan trọng của tủ điện năng lượng mặt trời:

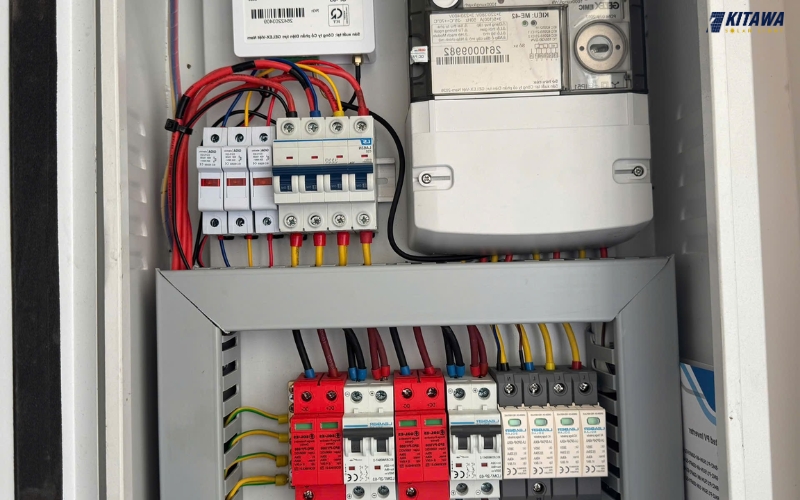

Vai trò quan trọng của tủ điện trong hệ thống điện mặt trời

• Điều phối dòng điện trong toàn hệ thống: Tiếp nhận nguồn điện từ các tấm pin năng lượng mặt trời, phân phối đến bộ biến tần (inverter), tải tiêu thụ, pin lưu trữ hoặc lưới điện theo đúng sơ đồ thiết kế.

• Đảm bảo an toàn trong quá trình vận hành: Hạn chế các sự cố như quá tải, ngắn mạch, rò điện hoặc sét lan truyền, góp phần bảo vệ người sử dụng và hệ thống điện.

• Bảo vệ các thiết bị quan trọng: Giảm nguy cơ hư hỏng cho inverter, tấm pin, pin lưu trữ và các thiết bị điện khác nhờ các thiết bị đóng cắt và bảo vệ được tích hợp bên trong tủ.

• Kết nối hệ thống với lưới điện quốc gia: Hỗ trợ quá trình hòa lưới bằng cách kết nối nguồn điện sau khi được inverter chuyển đổi từ dòng điện một chiều (DC) sang dòng điện xoay chiều (AC), đảm bảo việc truyền tải điện diễn ra an toàn và ổn định.

• Giám sát và quản lý nguồn điện: Hỗ trợ theo dõi các thông số vận hành như điện áp, dòng điện, công suất và sản lượng điện, giúp người dùng dễ dàng kiểm tra tình trạng hoạt động của hệ thống.

• Theo dõi sản lượng điện phát lên lưới: Ghi nhận lượng điện mặt trời được tạo ra cũng như lượng điện hòa vào lưới (đối với hệ thống hòa lưới), tạo điều kiện thuận lợi cho việc quản lý và đối chiếu dữ liệu.

• Nâng cao độ ổn định và tuổi thọ hệ thống: Việc kiểm soát và bảo vệ nguồn điện hiệu quả giúp các thiết bị hoạt động trong điều kiện an toàn, giảm chi phí sửa chữa và kéo dài thời gian sử dụng của toàn bộ hệ thống điện mặt trời.

Qua những thông tin trên, chắc hẳn bạn đã hiểu rõ tủ điện năng lượng mặt trời là gì, cũng như cấu tạo và vai trò của thiết bị này trong hệ thống điện mặt trời. Không chỉ thực hiện chức năng điều khiển và phân phối nguồn điện, tủ điện còn giúp bảo vệ các thiết bị quan trọng, đảm bảo hệ thống vận hành an toàn, ổn định và đạt hiệu suất tối ưu.

Khi lựa chọn tủ điện năng lượng mặt trời, người dùng nên ưu tiên sản phẩm được thiết kế đúng tiêu chuẩn, sử dụng thiết bị bảo vệ chất lượng và phù hợp với công suất của hệ thống. Việc đầu tư đúng ngay từ đầu sẽ giúp giảm thiểu rủi ro trong quá trình vận hành, kéo dài tuổi thọ thiết bị và tối ưu hiệu quả khai thác nguồn năng lượng mặt trời trong nhiều năm.
