Quy trình lắp đặt tiếp địa hệ thống pin mặt trời chuẩn an toàn mới nhất

Khi đầu tư hệ thống điện mặt trời, nhiều người thường tập trung vào tấm pin hay inverter mà chưa thực sự chú trọng đến hệ thống tiếp địa. Trên thực tế, đây là hạng mục đóng vai trò quan trọng trong việc bảo vệ thiết bị, hạn chế rủi ro do rò điện, quá áp và sét lan truyền, đồng thời giúp hệ thống vận hành ổn định trong thời gian dài. Vì vậy, việc thực hiện đúng quy trình lắp đặt tiếp địa hệ thống pin mặt trời là yêu cầu không thể bỏ qua để đảm bảo an toàn và đáp ứng các tiêu chuẩn kỹ thuật. Trong bài viết dưới đây, hãy cùng tìm hiểu chi tiết từng bước thi công cũng như những lưu ý quan trọng để xây dựng hệ thống tiếp địa đạt chuẩn.

Tiếp địa hệ thống pin mặt trời là gì? Vì sao bắt buộc phải có?

Tiếp địa hệ thống pin mặt trời là giải pháp kỹ thuật giúp liên kết các thiết bị điện với mặt đất nhằm đưa điện thế về mức an toàn, gần bằng 0. Cách làm này tạo ra một “đường thoát” cho dòng điện rò hoặc điện áp dư thừa, từ đó giảm thiểu rủi ro trong quá trình vận hành. Đây cũng là một hạng mục quan trọng trong quy trình lắp đặt tiếp địa hệ thống pin mặt trời, đóng vai trò nền tảng để hệ thống hoạt động ổn định và an toàn lâu dài. Trong môi trường thực tế, hệ thống điện mặt trời thường xuyên chịu ảnh hưởng từ sét lan truyền, nhiễu điện từ và sự chênh lệch điện áp giữa các thiết bị. Nếu không có tiếp địa, các hiện tượng này có thể gây hư hỏng inverter, tấm pin hoặc làm gián đoạn hoạt động toàn hệ thống. Việc tiếp địa đúng kỹ thuật sẽ giúp dẫn dòng điện nguy hiểm xuống đất, hạn chế tối đa nguy cơ chập cháy, rò điện và bảo vệ an toàn cho người sử dụng.

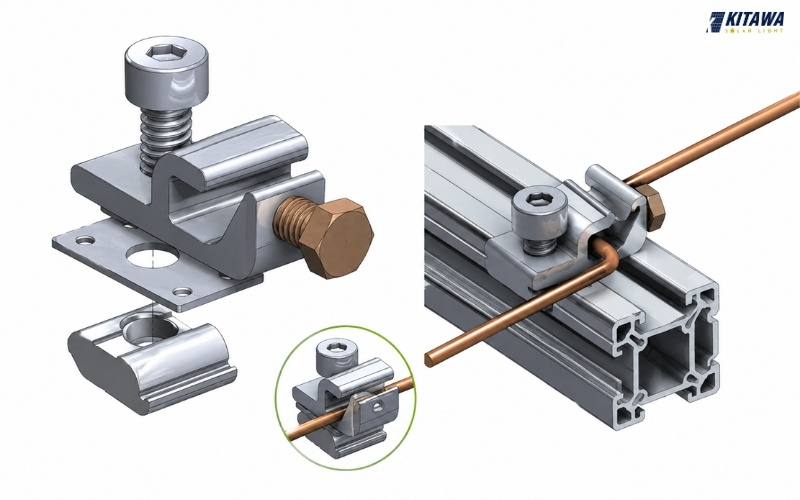

Tiếp địa hệ thống pin mặt trời là giải pháp kỹ thuật giúp liên kết các thiết bị điện với mặt đất

Không chỉ đảm bảo an toàn, tiếp địa còn góp phần nâng cao hiệu suất vận hành bằng cách duy trì sự ổn định điện áp và giảm hao hụt năng lượng. Đồng thời, đây cũng là yêu cầu bắt buộc theo các tiêu chuẩn kỹ thuật hiện hành trong lĩnh vực điện mặt trời. Một hệ thống được thi công đúng chuẩn tiếp địa sẽ bền bỉ hơn, ít gặp sự cố và giúp tối ưu hiệu quả đầu tư trong dài hạn.

Vai trò của hệ thống tiếp địa đối với điện mặt trời

Để hệ thống điện mặt trời vận hành ổn định và đáp ứng các tiêu chuẩn an toàn, tiếp địa là hạng mục không thể bỏ qua. Không chỉ giúp bảo vệ con người và thiết bị trước các sự cố về điện, hệ thống tiếp địa còn góp phần nâng cao độ bền và hiệu quả hoạt động của toàn bộ công trình. Dưới đây là những vai trò quan trọng mà tiếp địa mang lại cho hệ thống điện mặt trời.

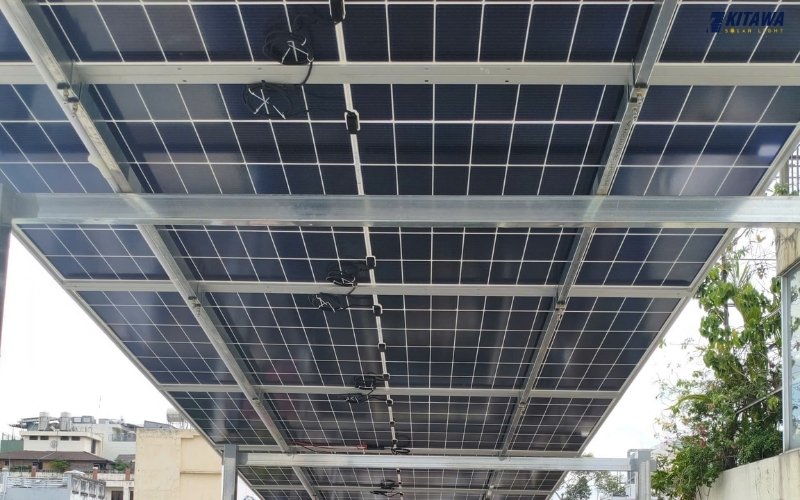

Vai trò của hệ thống tiếp địa đối với điện mặt trời

Bảo vệ an toàn cho người sử dụng

Một trong những vai trò quan trọng nhất của hệ thống tiếp địa là giảm thiểu nguy cơ mất an toàn về điện trong quá trình vận hành. Khi xuất hiện hiện tượng rò điện hoặc sự cố chạm chập, dòng điện sẽ được dẫn theo đường tiếp địa xuống đất thay vì truyền qua vỏ thiết bị hoặc các kết cấu kim loại. Nhờ đó, nguy cơ điện giật được hạn chế đáng kể, góp phần tạo môi trường sử dụng an toàn cho người vận hành, kỹ thuật viên cũng như những người sinh hoạt trong khu vực lắp đặt.

Hạn chế hư hỏng thiết bị điện mặt trời

Hệ thống điện mặt trời thường được lắp đặt ngoài trời nên phải đối mặt với nhiều tác động từ môi trường như sét lan truyền, quá áp hoặc nhiễu điện từ. Một hệ thống tiếp địa đạt chuẩn sẽ dẫn dòng điện phát sinh do các hiện tượng này xuống đất, giảm áp lực lên các thiết bị như tấm pin năng lượng mặt trời, inverter, tủ điện, khung giá đỡ và các linh kiện khác. Điều này giúp hạn chế nguy cơ hỏng hóc, kéo dài tuổi thọ thiết bị và giảm chi phí sửa chữa, thay thế trong quá trình sử dụng.

Kiểm soát điện áp và phòng ngừa sự cố

Tiếp địa còn đóng vai trò duy trì điện áp của hệ thống trong ngưỡng an toàn. Khi xảy ra hiện tượng quá áp hoặc dòng điện tăng đột biến, hệ thống sẽ hỗ trợ phân tán điện tích xuống đất, từ đó giảm nguy cơ chập điện, cháy nổ và các sự cố nghiêm trọng khác. Đây là yếu tố quan trọng giúp hệ thống điện mặt trời vận hành ổn định, đặc biệt trong điều kiện thời tiết khắc nghiệt hoặc khi có giông sét.

Góp phần nâng cao hiệu suất vận hành

Ngoài chức năng bảo vệ, tiếp địa còn giúp hệ thống hoạt động ổn định hơn bằng cách hạn chế nhiễu điện và giảm sự chênh lệch điện áp giữa các chuỗi pin. Nhờ đó, dòng điện được truyền tải hiệu quả hơn, giảm thất thoát năng lượng và duy trì hiệu suất phát điện theo thiết kế. Đối với các hệ thống điện mặt trời có công suất lớn, việc đầu tư hệ thống tiếp địa đúng tiêu chuẩn còn giúp tối ưu khả năng khai thác điện năng và nâng cao độ bền của toàn bộ công trình trong thời gian dài.

Quy trình lắp đặt tiếp địa hệ thống pin mặt trời chi tiết

Để hệ thống điện mặt trời vận hành an toàn, ổn định và đáp ứng các tiêu chuẩn kỹ thuật, việc thi công tiếp địa cần được thực hiện theo đúng trình tự. Mỗi công đoạn đều có vai trò quan trọng, từ khâu lựa chọn vị trí đóng cọc đến kiểm tra nghiệm thu sau khi hoàn thiện. Dưới đây là quy trình lắp đặt tiếp địa hệ thống pin mặt trời chi tiết mà các đơn vị thi công chuyên nghiệp thường áp dụng.

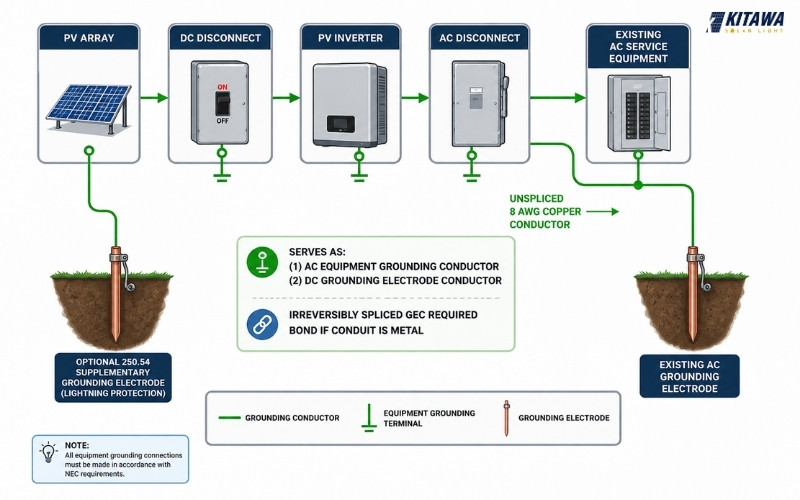

Quy trình lắp đặt tiếp địa hệ thống pin mặt trời chi tiết

Bước 1: Xác định vị trí lắp đặt cọc tiếp địa

Trước tiên, cần khảo sát khu vực thi công để lựa chọn vị trí đóng cọc tiếp địa phù hợp. Cọc nên được bố trí gần hệ thống pin mặt trời nhằm rút ngắn chiều dài dây dẫn, đồng thời tránh xa các nguồn gây nhiễu điện từ hoặc khu vực có nhiều công trình ngầm. Tùy theo điều kiện thực tế, có thể sử dụng cọc thép mạ đồng hoặc ống thép có chiều dài khoảng 1,5–3 m và đóng sâu xuống đất để đạt giá trị điện trở tiếp địa theo yêu cầu.

Bước 2: Liên kết các tấm pin thành mảng pin hoàn chỉnh

Sau khi hoàn thiện hệ thống tiếp địa cơ bản, tiến hành liên kết các tấm pin bằng kẹp hoặc phụ kiện tiếp địa chuyên dụng để tạo thành từng chuỗi pin. Các chuỗi này tiếp tục được kết nối với nhau bằng cáp DC nhằm hình thành mảng pin hoàn chỉnh. Trong quá trình lắp đặt, cần sử dụng cáp đạt tiêu chuẩn, có khả năng chống cháy, chống tia UV và chống thấm nước để đảm bảo độ bền khi hoạt động ngoài trời.

Bước 3: Kết nối mảng pin với inverter và hệ thống tiếp địa

Tiếp theo, kết nối cực dương hoặc cực âm của mảng pin với inverter thông qua cáp DC theo đúng thiết kế kỹ thuật. Cực còn lại sẽ được liên kết với hệ thống tiếp địa nhằm tạo đường dẫn an toàn khi xuất hiện dòng điện rò hoặc quá áp. Toàn bộ đầu nối, bu lông và kẹp cáp cần được siết chặt đúng lực để hạn chế tình trạng lỏng mối nối, gây phát sinh nhiệt hoặc làm giảm hiệu quả truyền điện.

Bước 4: Đấu nối hệ thống điện AC

Sau khi hoàn thành phần DC, tiến hành kết nối đầu ra của inverter với bộ biến áp (nếu có) hoặc trực tiếp với công tơ điện thông qua cáp AC. Đồng thời, hệ thống AC cũng cần được liên kết với cọc tiếp địa để bảo vệ thiết bị và đảm bảo an toàn trong quá trình vận hành. Việc đấu nối phải tuân thủ đúng sơ đồ kỹ thuật, sử dụng dây dẫn phù hợp và kiểm tra kỹ các điểm kết nối trước khi cấp điện.

Bước 5: Kiểm tra và đo thông số kỹ thuật

Trước khi đưa hệ thống vào hoạt động, cần kiểm tra toàn bộ các mối nối và đo các thông số như điện áp, dòng điện cũng như điện trở tiếp địa. Công đoạn này giúp phát hiện sớm những sai sót trong quá trình thi công, từ đó kịp thời điều chỉnh để đảm bảo hệ thống đạt yêu cầu về an toàn và hiệu suất vận hành.

Bước 6: Lắp đặt hệ thống chống sét

Để tăng cường khả năng bảo vệ, hệ thống điện mặt trời nên được trang bị thêm các thiết bị chống sét như kim thu sét, dây dẫn sét và thiết bị chống sét lan truyền cho cả mạch DC lẫn AC. Sự kết hợp giữa hệ thống chống sét và tiếp địa sẽ giúp hạn chế tối đa nguy cơ hư hỏng thiết bị khi xảy ra giông sét hoặc hiện tượng quá áp.

Bước 7: Nghiệm thu và đưa hệ thống vào vận hành

Sau khi hoàn tất toàn bộ các hạng mục, tiến hành kiểm tra tổng thể một lần cuối để xác nhận tất cả thiết bị đã được lắp đặt đúng kỹ thuật và hoạt động ổn định. Nếu các thông số đều đạt yêu cầu, hệ thống có thể được nghiệm thu và đưa vào vận hành chính thức. Đồng thời, nên lưu lại kết quả đo điện trở tiếp địa và các thông số kỹ thuật để thuận tiện cho công tác bảo trì, kiểm tra định kỳ về sau.

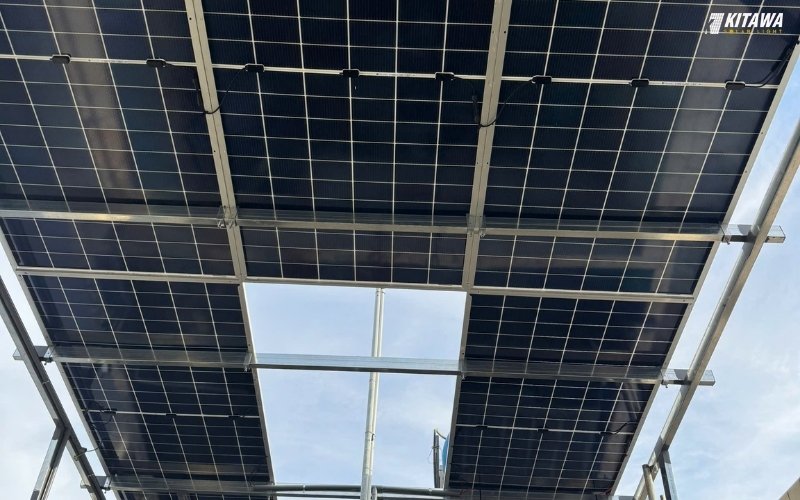

Những lưu ý quan trọng khi lắp đặt tiếp địa hệ thống pin mặt trời

Để hệ thống tiếp địa hoạt động ổn định và phát huy tối đa khả năng bảo vệ, quá trình thi công cần đáp ứng các yêu cầu kỹ thuật sau:

• Lựa chọn vật liệu tiếp địa đạt tiêu chuẩn: Ưu tiên sử dụng cọc thép mạ đồng, thép mạ kẽm nhúng nóng hoặc đồng nguyên chất có khả năng dẫn điện tốt, chống ăn mòn và chịu được điều kiện thời tiết khắc nghiệt trong thời gian dài.

• Thi công cọc tiếp địa đúng kỹ thuật: Cọc cần được đóng ở độ sâu phù hợp, tiếp xúc với lớp đất có khả năng dẫn điện tốt để đạt giá trị điện trở tiếp địa theo quy định. Đối với khu vực có điện trở đất cao, có thể bổ sung thêm cọc hoặc sử dụng hóa chất giảm điện trở để nâng cao hiệu quả tiếp địa.

• Đảm bảo các mối nối chắc chắn: Dây tiếp địa phải được liên kết với cọc và các thiết bị bằng kẹp chuyên dụng hoặc hàn hóa nhiệt nhằm tăng độ bền, hạn chế tình trạng lỏng kết nối, oxy hóa và suy giảm khả năng dẫn điện theo thời gian.

• Kết nối đồng bộ toàn bộ hệ thống: Tất cả các bộ phận kim loại như khung giá đỡ, tấm pin, inverter, tủ điện, máng cáp và các thiết bị liên quan cần được liên kết với hệ thống tiếp địa để tạo thành một mạng tiếp địa liên tục và thống nhất.

• Kiểm tra điện trở tiếp địa trước khi vận hành: Sau khi hoàn thiện thi công, cần đo điện trở tiếp địa bằng thiết bị chuyên dụng để xác nhận hệ thống đáp ứng tiêu chuẩn kỹ thuật và đảm bảo an toàn trước khi đưa vào sử dụng.

• Thực hiện kiểm tra, bảo trì định kỳ: Trong quá trình vận hành, nên thường xuyên kiểm tra cọc tiếp địa, dây dẫn, các mối nối và thiết bị chống sét để kịp thời phát hiện hư hỏng, xử lý sự cố và duy trì hiệu quả bảo vệ cho toàn bộ hệ thống điện mặt trời.

Nắm vững quy trình lắp đặt tiếp địa hệ thống pin mặt trời không chỉ giúp hệ thống vận hành an toàn, ổn định mà còn góp phần bảo vệ thiết bị trước các sự cố như rò điện, quá áp và sét lan truyền. Từ khâu lựa chọn vật liệu, thi công cọc tiếp địa đến kiểm tra và bảo trì định kỳ, mỗi bước đều cần được thực hiện đúng tiêu chuẩn kỹ thuật để đảm bảo hiệu quả lâu dài. Nếu chưa có kinh nghiệm hoặc muốn đảm bảo chất lượng công trình, bạn nên lựa chọn đơn vị thi công uy tín để hệ thống điện mặt trời hoạt động bền bỉ, phát huy tối đa hiệu suất và tuổi thọ trong suốt quá trình sử dụng.
