Tiêu chuẩn IEC 61727:2004 là quy chuẩn quốc tế quy định các yêu cầu kỹ thuật về giao diện kết nối lưới điện cho các hệ thống điện mặt trời (PV). Trong quá trình lắp đặt và vận hành hệ thống điện mặt trời áp mái, việc đảm bảo thiết bị tương thích hoàn toàn với lưới điện quốc gia là yêu cầu kỹ thuật bắt buộc. Hãy cùng Điện Mặt Trời KITAWA tìm hiểu chi tiết về phạm vi áp dụng và các yêu cầu kỹ thuật cơ bản để đạt tiêu chuẩn này qua bài viết dưới đây.

Tiêu chuẩn IEC 61727:2004 là gì?

Tiêu chuẩn IEC 61727:2004 là tiêu chuẩn quốc tế do Ủy ban Kỹ thuật Điện Quốc tế (IEC) ban hành, quy định toàn diện các yêu cầu về tương thích điện năng, an toàn vận hành, bảo vệ thiết bị và chất lượng điện đầu ra.

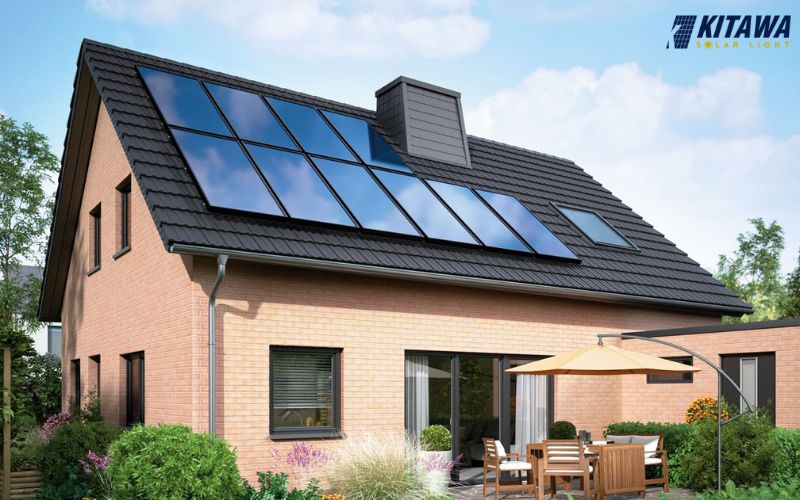

Tiêu chuẩn IEC 61727:2004 quy định an toàn hệ thống điện mặt trời

Phạm vi áp dụng: Các hệ thống hòa lưới có công suất tối đa 10kVA (phù hợp cho hộ gia đình và văn phòng nhỏ).
Cơ chế vận hành: Quy định cách thức hệ thống PV hoạt động song song với lưới điện, đảm bảo dòng điện sinh ra từ tấm pin mặt trời sạch và tương thích hoàn toàn với điện lưới.

Phạm vi áp dụng tiêu chuẩn IEC 61727:2004

Tiêu chuẩn IEC 61727:2004 tập trung vào các hệ thống quy mô nhỏ và vừa, nơi yêu cầu về chất lượng điện năng và an toàn vận hành được đặt lên hàng đầu. Dưới đây là các trường hợp thuộc và không thuộc phạm vi điều chỉnh của tiêu chuẩn này:

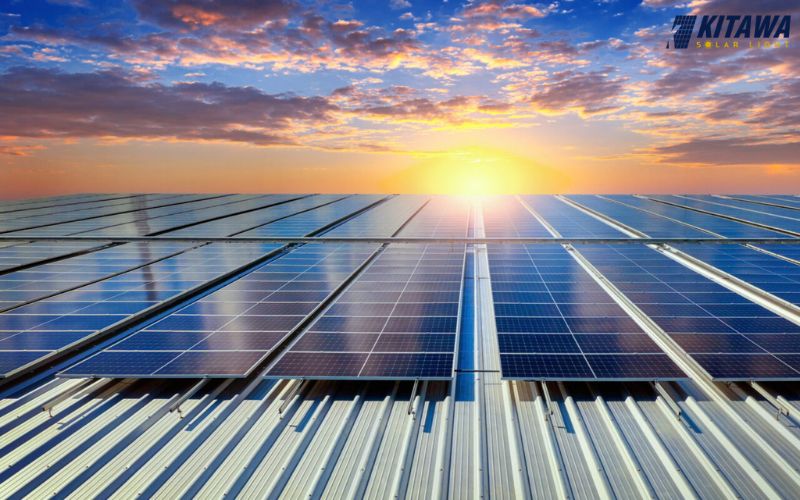

Tiêu chuẩn IEC 61727:2004 áp dụng cho các hệ thống vừa và nhỏ

Các trường hợp bắt buộc áp dụng IEC 61727:2004

Tiêu chuẩn này được thiết kế riêng cho các cấu hình hệ thống điện mặt trời phổ biến tại hộ gia đình và văn phòng:

Hệ thống hòa lưới công suất nhỏ: Áp dụng cho các hệ thống có công suất định mức 10 kVA. Đây là ngưỡng công suất tiêu chuẩn cho hầu hết các dự án điện mặt trời áp mái dân dụng.
Biến tần tĩnh: Các bộ Inverter sử dụng công nghệ bán dẫn để chuyển đổi dòng điện một chiều (DC) từ tấm pin thành dòng xoay chiều (AC) đồng bộ hoàn toàn với pha, tần số và điện áp của lưới điện.
Hệ thống không có cách ly Galvanic: Chấp nhận các thiết bị hòa lưới trực tiếp (Transformerless) miễn là thiết bị đó đáp ứng được các yêu cầu khắt khe về an toàn điện và dòng rò.

Các trường hợp không thuộc phạm vi áp dụng

Cần lưu ý rằng IEC 61727 không phải là tiêu chuẩn cho mọi loại hình điện mặt trời. Nó sẽ không điều chỉnh các đối tượng sau:

Hệ thống độc lập: Do các hệ thống này không tương tác hay đẩy điện ngược lên lưới công cộng nên không cần tuân thủ các quy định về đồng bộ lưới của IEC 61727.

Hệ thống Hybrid có lưu trữ: Các hệ thống này thường có cơ chế quản lý năng lượng phức tạp hơn và tuân theo các bộ tiêu chuẩn riêng biệt về pin lưu trữ.

Các khía cạnh kỹ thuật chuyên biệt khác:

Nhiễu điện từ (EMC): được quy định bởi dòng tiêu chuẩn IEC 61000.
Chống đảo lưới (Anti-islanding): Mặc dù IEC 61727 có nhắc đến, nhưng quy trình thử nghiệm chi tiết cho tính năng này lại nằm trong tiêu chuẩn IEC 62116.

Các yêu cầu kỹ thuật cơ bản của tiêu chuẩn IEC 61727:2004

Để một hệ thống điện mặt trời được phép hòa vào lưới điện quốc gia, inverter năng lượng mặt trời phải vượt qua những bài kiểm tra khắt khe tại Clause 4 của tiêu chuẩn IEC 61727:2004. Dưới đây là các bảng chi tiết các thông số kỹ thuật cơ bản của tiêu chuẩn này:

Thông số kỹ thuật	Giới hạn tiêu chuẩn	Ý nghĩa đối với hệ thống Solar
Dải điện áp hoạt động	±10% giá trị định mức	Inverter phải tự ngắt trong ≤ 2 giây nếu điện lưới trồi sụt quá mức (ví dụ ngoài khoảng 207V–253V với lưới 230V).
Dải tần số hoạt động	49Hz – 51Hz	Đảm bảo Inverter luôn đồng bộ nhịp nhàng với tần số 50Hz của lưới điện quốc gia, tránh gây xung đột pha.
Dòng điện DC ngược	≤ 0,5% dòng AC danh định	Ngăn chặn dòng điện một chiều chạy ngược về lưới, giúp bảo vệ máy biến áp của điện lực không bị bão hòa và hư hỏng.
Méo hài tổng (THD)	THD ≤ 5%	Giữ cho dạng sóng điện sạch, giúp các thiết bị nhạy cảm như loa đài, tivi không bị rè và động cơ điện không bị nóng.
Hệ số công suất (PF)	≤ 0,9 (lagging)	Đảm bảo hiệu suất truyền tải điện năng ở mức cao nhất, tối ưu hóa lượng điện mặt trời đẩy ra lưới.
Chống đảo lưới	Ngắt trong ≤ 2 giây	Khi lưới điện mất, Inverter phải ngừng phát điện ngay lập tức để bảo vệ an toàn cho nhân viên điện lực đang sửa chữa đường dây.
Hòa lưới trở lại	Trễ ít nhất 30 giây	Sau khi có điện lưới trở lại, Inverter cần đợi điện áp ổn định rồi mới hòa lưới để tránh gây sốc điện cho hệ thống.

Các yêu cầu này đảm bảo rằng dòng điện từ tấm pin mặt trời sau khi qua Inverter sẽ có chất lượng tương đương, tránh gây hỏng hóc cho các thiết bị điện tử trong nhà.

Lựa chọn thiết bị đáp ứng đầy đủ tiêu chuẩn IEC 61727:2004 không chỉ giúp hệ thống điện mặt trời vận hành ổn định mà còn là cam kết cao nhất về an toàn cho lưới điện và các thiết bị điện tử trong gia đình. Bạn đang cần tư vấn và lắp đặt hệ thống điện mặt trời đáp ứng các tiêu chuẩn kỹ thuật quốc tế? Hãy liên hệ ngay với Điện Mặt Trời KITAWA qua hotline để được hỗ trợ nhanh nhất!
