Các thiết bị kiểm tra tấm pin năng lượng mặt trời chuyên dụng

Để đảm bảo chất lượng và hiệu suất của hệ thống điện mặt trời, việc kiểm tra các thông số kỹ thuật của tấm pin rất cần thiết. Thiết bị kiểm tra tấm pin năng lượng mặt trời chính là công cụ quan trọng giúp thực hiện nhiệm vụ này. Không chỉ giúp đo đạc công suất thực tế, các thiết bị này còn đảm bảo an toàn vận hành, phát hiện sớm các rủi ro cháy nổ và tối ưu hóa lợi nhuận dài hạn cho chủ đầu tư. Cùng Điện Mặt Trời KITAWA tìm hiểu chi tiết hơn qua bài viết sau.

Thiết bị kiểm tra tấm pin năng lượng mặt trời là gì?

Thiết bị kiểm tra tấm pin năng lượng mặt trời là các công cụ đo lường chuyên dụng, giúp kỹ sư và chủ đầu tư xác định chính xác sức khỏe của hệ thống điện mặt trời. Chúng không chỉ đo công suất phát ra mà còn đảm bảo hệ thống vận hành an toàn, chống cháy nổ và rò rỉ điện theo tiêu chuẩn quốc tế.

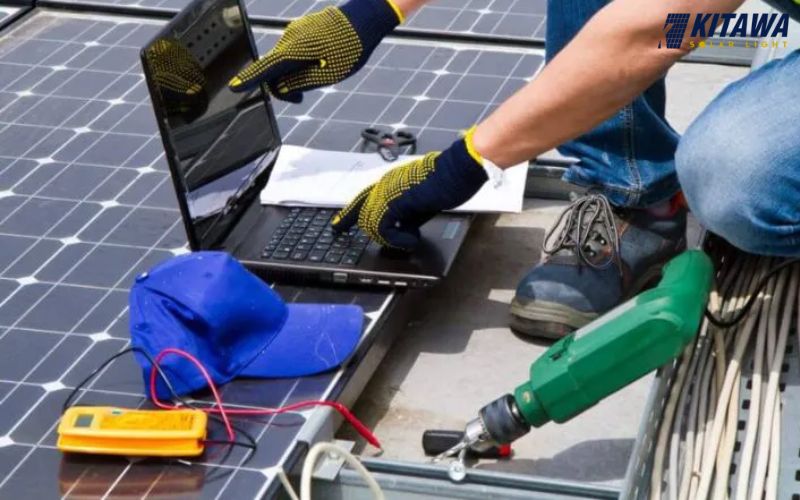

Các loại thiết bị kiểm tra tấm pin phổ biến

Thiết bị kiểm tra tấm pin năng lượng mặt trời bao gồm các dụng cụ để đo

• Máy đo đường cong I-V: Vẽ biểu đồ mối quan hệ giữa Dòng điện (I) và Điện áp (V) giúp phát hiện các lỗi ẩn như nứt cell pin, đi-ốt bị hỏng hoặc suy hao công suất bất thường.

• Máy đo bức xạ mặt trời: Đo cường độ ánh sáng mặt trời (W/m2) để biết pin đang hoạt động trong điều kiện nắng mạnh hay yếu, từ đó tính toán hiệu suất thực tế.

• Máy đo điện trở cách điện: Kiểm tra độ an toàn của lớp vỏ và cáp dẫn, giúp ngăn ngừa rò rỉ điện gây giật hoặc cháy nổ (đặc biệt quan trọng sau khi mưa).

• Drone tích hợp máy chụp ảnh nhiệt: Phát hiện các điểm nóng (Hot-spots) trên tấm pin, tìm ra những cell pin bị lỗi đang sinh nhiệt cao, có nguy cơ gây cháy tấm pin.

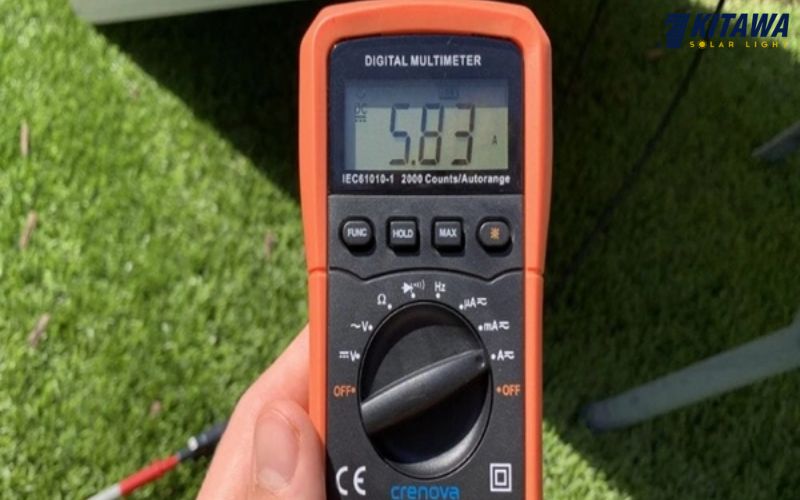

• Đồng hồ vạn năng PV: Đo điện áp hở mạch (Voc) và điện áp đoản mạch (Isc), kiểm tra nhanh xem các chuỗi pin (string) có được đấu nối đúng kỹ thuật hay không.

• Máy đo Diode: Chuyên kiểm tra các lỗi hở mạch/ngắn mạch của diode bypass ngay cả khi hệ thống đang hoạt động ban ngày.

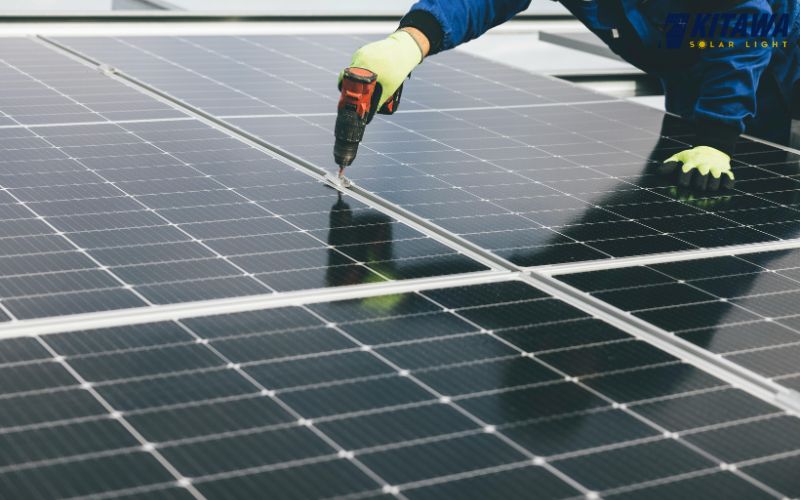

Khi nào cần sử dụng thiết bị kiểm tra tấm pin?

Việc sử dụng thiết bị kiểm tra tấm pin năng lượng mặt trời không chỉ là công việc kỹ thuật mà còn là bước bảo hiểm cho khoản đầu tư của bạn. Dưới đây là 5 thời điểm quan trọng nhất cần sử dụng các thiết bị đo kiểm chuyên dụng:

Kiểm soát chất lượng tại nguồn

Đây là giai đoạn đảm bảo chất lượng đầu vào trước khi sản phẩm đến tay người dùng:

• Tại dây chuyền sản xuất: Các nhà sản xuất dùng thiết bị kiểm tra để xác định đặc tính pin, phân loại phẩm cấp (Tier 1, 2, 3) trước khi xuất xưởng.

• Tại kho hoặc vị trí lắp đặt: Kiểm tra xem pin có bị nứt vỡ vi mô (micro-crack) do quá trình vận chuyển hay không, đảm bảo tấm pin đạt chuẩn mới được phép đưa lên mái.

Xác định yêu cầu và thiết kế hệ thống

Thay vì chỉ dựa vào thông số lý thuyết trên nhãn pin, thiết bị đo giúp xác định:

• Công suất thực tế lớn nhất (Pmax): Đo lường năng lượng thực tế mà tấm pin có thể phát ra tại địa điểm lắp đặt cụ thể.

• Thông số vận hành thực: Nắm rõ điện áp và cường độ dòng điện trong điều kiện môi trường thực tế để chọn Inverter và tiết diện dây dẫn phù hợp nhất.

Bảo trì và chẩn đoán lỗi định kỳ

Đây là chức năng quan trọng nhất để duy trì tuổi thọ hệ thống 25-30 năm:

• Lưu trữ dữ liệu gốc: Ghi lại đặc tính pin lúc mới lắp để làm cơ sở đối chiếu cho các năm tiếp theo.

• Phát hiện lỗi ẩn: Sử dụng máy đo đường cong I-V hoặc camera nhiệt để tìm ra các "điểm nóng" (hot-spots), tế bào pin bị hỏng hoặc lỗi kết nối mà mắt thường không thấy được.

• Theo dõi suy hao: Kiểm tra định kỳ theo quý hoặc năm để đánh giá mức độ giảm hiệu suất và lên kế hoạch vệ sinh hoặc thay thế.

Đo đạc và tối ưu hóa góc lắp đặt

Hiệu suất pin mặt trời phụ thuộc rất lớn vào góc nghiêng và hướng đón nắng:

• Thu thập dữ liệu bức xạ: Sử dụng thiết bị đo cường độ ánh sáng vào các khung giờ khác nhau trong ngày để tìm ra góc nghiêng tối ưu.

• Điều chỉnh hệ thống: Dựa vào dữ liệu thực tế để thiết kế khung giàn hoặc điều chỉnh hướng pin sao cho đón được nhiều bức xạ nhất, tăng sản lượng điện tổng thể.

Giám sát hiệu suất nguồn DC và AC

Thiết bị kiểm tra đóng vai trò trọng yếu trong việc đánh giá hiệu quả chuyển đổi năng lượng:

• Giám sát đầu ra DC/AC: Đo trực tiếp dòng điện một chiều (DC) từ pin và dòng điện xoay chiều (AC) sau khi qua Inverter.

• Tính toán hiệu suất chuyển đổi: Giúp xác định Inverter có đang hoạt động tốt hay không và hiệu suất toàn hệ thống có đạt mức kỳ vọng (thường từ 75% - 85%) hay không.

Chức năng của thiết bị kiểm tra tấm pin năng lượng mặt trời

Trong hệ thống điện mặt trời, thiết bị kiểm tra không chỉ đơn thuần là công cụ đo đạc mà còn giúp chẩn đoán sức khỏe của toàn bộ hệ thống điện mặt trời. Dưới đây là 3 chức năng chính của thiết bị kiểm tra tấm pin năng lượng mặt trời:

Kiểm định chất lượng đầu vào trước khi lắp đặt

Việc kiểm tra này giúp đảm bảo bạn nhận được đúng giá trị hàng hóa đã đầu tư:

• Xác minh thông số thực thực tế: Kiểm tra xem điện áp hở mạch Voc và dòng điện ngắn mạch Isc có đúng với tem nhãn (datasheet) của nhà sản xuất hay không.

• Loại bỏ tấm pin lỗi vật lý: Phát hiện các vết nứt vi mô (micro-cracks) hoặc lỗi tế bào quang điện mà mắt thường không thể nhìn thấy, tránh việc lắp lên mái mới phát hiện ra lỗi.

Chẩn đoán và phát hiện lỗi trong quá trình vận hành

Hệ thống điện mặt trời thường chịu tác động trực tiếp từ môi trường, thiết bị kiểm tra sẽ giúp phân loại các nhóm lỗi:

• Lỗi sản xuất: Phát hiện các điốt chặn (bypass diode) bị hỏng hoặc lỗi hở mạch bên trong tấm pin.

• Lỗi lắp đặt: Xác định các điểm tiếp xúc lỏng lẻo, jack kết nối MC4 bị hở hoặc dây dẫn bị đấu nối sai cực gây tổn thất điện năng.

• Lỗi môi trường: Phát hiện tình trạng pin bị "Hot-spot" (điểm nóng cục bộ) do bóng đổ, bụi bẩn lâu ngày hoặc tác động của sấm sét làm suy giảm điện trở cách điện.

Giám sát hiệu suất và tối ưu hóa đầu tư

Đây là chức năng quan trọng nhất để đảm bảo bài toán kinh tế cho chủ đầu tư:

• Theo dõi độ suy giảm công suất: Theo thời gian, tất cả các tấm pin đều bị suy hao (thường là 0.3% - 0.5% mỗi năm). Thiết bị kiểm tra giúp so sánh hiệu suất hiện tại với thời điểm mới lắp để đánh giá mức độ xuống cấp.

• Lập biểu đồ đường cong I-V: Cung cấp cái nhìn trực quan về công suất cực đại Pmax mà hệ thống đạt được trong các điều kiện bức xạ mặt trời khác nhau.

• Đảm bảo an toàn điện: Đo điện trở cách điện và tiếp địa, loại bỏ nguy cơ rò điện gây cháy nổ, bảo vệ tài sản và tính mạng người sử dụng.

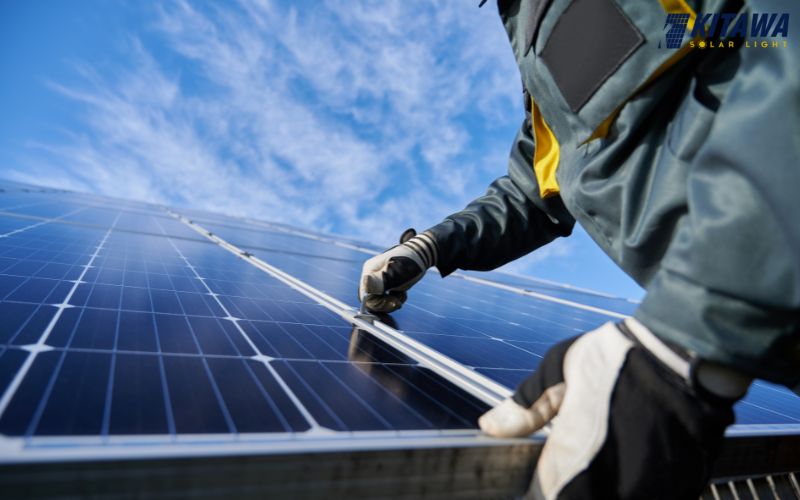

Hướng dẫn sử dụng thiết bị kiểm tra tấm mặt trời đơn giản

Để đảm bảo an toàn cho người thực hiện và độ chính xác cho kết quả đo, bạn cần thực hiện theo một quy trình kỹ thuật nghiêm ngặt. Dưới đây là hướng dẫn chi tiết 4 bước sử dụng các thiết bị đo đạc, kiểm tra tấm pin:

Bước 1: Kết nối thiết bị với hệ thống pin

Trước khi kết nối, bạn cần đảm bảo hệ thống đang ở trạng thái an toàn để tránh hồ quang điện:

• Luôn dùng dây đo đi kèm của máy, có đầu nối MC4 hoặc kẹp cá sấu chịu tải cao.

• Kết nối cực dương (+) của tấm pin vào cổng dương của máy đo và tương tự với cực âm (-).

Lưu ý: Nếu kiểm tra cả hệ thống (String), hãy ngắt Inverter trước khi thực hiện kết nối thiết bị đo trực tiếp vào dãy pin.

Bước 2: Khởi động và Kiểm tra thiết bị

• Nhấn giữ nút nguồn và kiểm tra tình trạng pin của máy đo. Một thiết bị yếu pin có thể dẫn đến kết quả sai lệch.

• Đảm bảo cảm biến bức xạ (nếu có) được đặt cùng mặt phẳng và cùng hướng với tấm pin cần đo để kết quả phân tích hiệu suất được chính xác nhất.

Bước 3: Lựa chọn chế độ đo phù hợp

Tùy vào mục đích kiểm tra, bạn sẽ xoay núm điều khiển hoặc chọn trên menu màn hình các chế độ tương ứng:

• Chế độ đo Voc / Isc: Kiểm tra điện áp hở mạch và dòng ngắn mạch nhanh.

• Chế độ đo cách điện: Thường dùng điện áp cao (250V, 500V hoặc 1000V) để kiểm tra độ an toàn của dây dẫn.

• Chế độ vẽ đường cong I-V: Phân tích chi tiết công suất cực đại Pmax và phát hiện các lỗi cell pin ẩn.

• Chế độ đo tiếp địa: Kiểm tra hệ thống chống sét.

Bước 4: Thực hiện phép đo và đọc kết quả

• Nhấn nút "Test" hoặc "Run". Trong quá trình máy đang đo (đặc biệt là đo cách điện), tuyệt đối không chạm vào các đầu dây dẫn.

• Kết quả sẽ hiển thị trên màn hình LCD.

• Kết quả đạt (PASS): Thông số nằm trong sai số cho phép của nhà sản xuất.

• Kết quả lỗi (FAIL): Máy sẽ cảnh báo nếu thông số thấp bất thường hoặc có hiện tượng rò rỉ điện.

• Hầu hết máy hiện đại đều cho phép lưu vào bộ nhớ hoặc đồng bộ qua App điện thoại để xuất báo cáo nghiệm thu cho khách hàng.

Thiết bị kiểm tra tấm pin năng lượng mặt trời là công cụ quan trọng giúp đảm bảo chất lượng và hiệu suất của hệ thống điện mặt trời. Việc lựa chọn và sử dụng đúng thiết bị kiểm tra sẽ giúp người dùng xác định chính xác các thông số kỹ thuật, kịp thời phát hiện các lỗi tiềm ẩn và đảm bảo hệ thống điện mặt trời hoạt động với hiệu suất tối ưu nhất trong suốt vòng đời dự án.
