RS485 trong điện mặt trời là gì? Nguyên lý hoạt động và ứng dụng thực tế

Trong các hệ thống điện mặt trời hiện đại, việc kết nối và truyền dữ liệu giữa các thiết bị đóng vai trò rất quan trọng để đảm bảo vận hành ổn định và tối ưu hiệu suất. Bài viết của KITAWA sẽ giúp bạn hiểu rõ hơn về RS485 trong điện mặt trời một chuẩn giao tiếp được sử dụng phổ biến để kết nối inverter, công tơ điện, cảm biến và bộ giám sát trung tâm. Nhờ khả năng truyền dữ liệu chính xác, ổn định và chống nhiễu tốt, RS485 ngày càng trở thành giải pháp không thể thiếu trong cả hệ thống dân dụng lẫn các dự án quy mô lớn. Vậy RS485 trong điện mặt trời là gì, nguyên lý hoạt động ra sao và được ứng dụng như thế nào trong thực tế? Hãy cùng tìm hiểu chi tiết trong nội dung dưới đây.

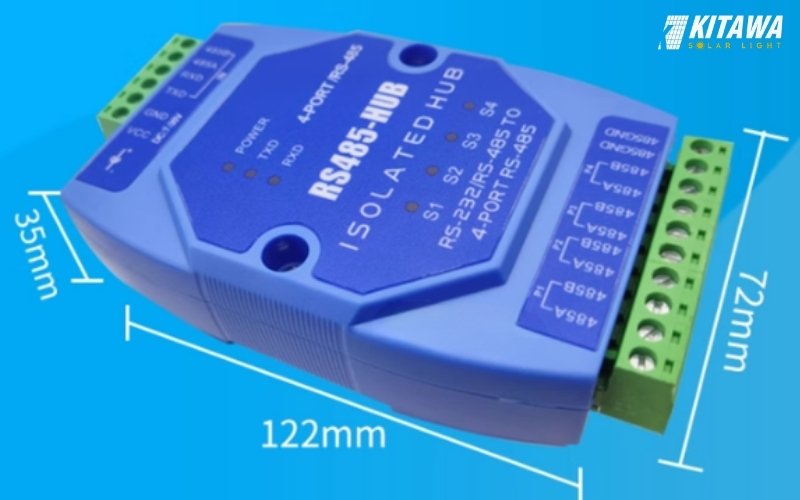

RS485 trong điện mặt trời là gì?

RS485 trong điện mặt trời là chuẩn giao tiếp truyền thông công nghiệp (TIA/EIA-485) được sử dụng để kết nối và trao đổi dữ liệu giữa các thiết bị như inverter, công tơ điện và hệ thống giám sát. Điểm nổi bật của chuẩn này là khả năng truyền dữ liệu ổn định trên khoảng cách xa có thể lên đến 1.200m ngay cả trong môi trường có nhiều nhiễu điện từ, vốn rất phổ biến trong các hệ thống điện.

RS485 hoạt động dựa trên cơ chế truyền tín hiệu vi sai qua hai dây dẫn A và B, giúp hạn chế nhiễu và đảm bảo tín hiệu luôn chính xác, kể cả khi hệ thống triển khai trên quy mô lớn hoặc đi dây dài. Nhờ nguyên lý này, dữ liệu giữa các thiết bị trong hệ thống điện mặt trời được duy trì ổn định và liên tục.

Một ưu điểm đáng chú ý khác của RS485 trong điện mặt trời là khả năng kết nối đa điểm. Nhiều thiết bị có thể cùng chia sẻ một đường truyền duy nhất, giúp giảm thiểu chi phí dây dẫn và đơn giản hóa việc lắp đặt. Điều này đặc biệt phù hợp với các hệ thống cần giám sát và điều khiển đồng thời nhiều thiết bị, vừa tối ưu vận hành vừa dễ dàng mở rộng khi cần thiết.

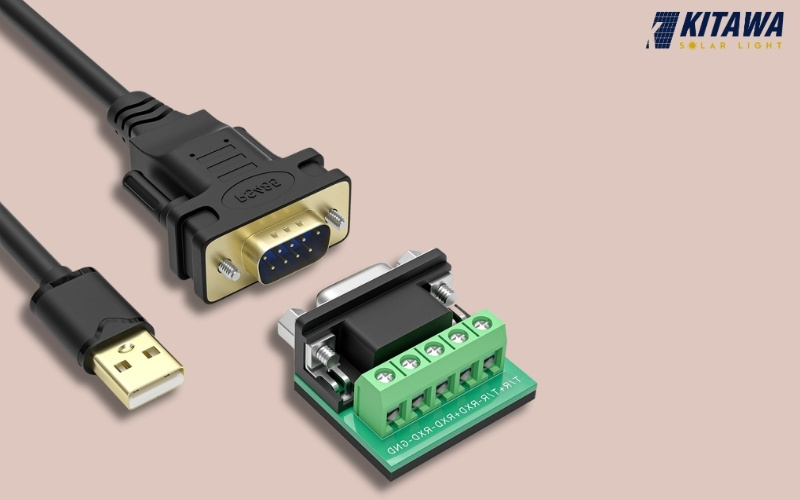

Nguyên lý hoạt động của RS485 trong điện mặt trời

RS485 trong điện mặt trời vận hành dựa trên cơ chế truyền tín hiệu vi sai (Differential Signaling) thông qua hai dây dẫn A(–) và B(+). Thay vì truyền tín hiệu đơn lẻ, chuẩn này sử dụng sự chênh lệch điện áp giữa hai dây để biểu diễn dữ liệu, nhờ đó giảm thiểu ảnh hưởng của nhiễu điện từ (EMI) và đảm bảo tín hiệu luôn ổn định trong môi trường có nhiều thiết bị điện công suất lớn. Khi một dây mang điện áp dương thì dây còn lại sẽ mang điện áp âm tương ứng. Chính sự đối xứng này giúp triệt tiêu nhiễu phát sinh trên đường truyền, cho phép hệ thống duy trì kết nối đáng tin cậy ngay cả khi khoảng cách kéo dây dài hoặc lắp đặt trong điều kiện khắc nghiệt.

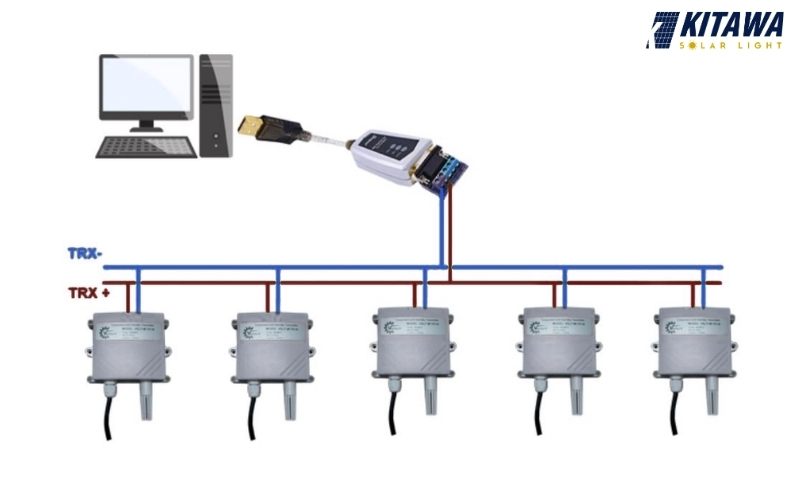

Trong thực tế, RS485 thường được triển khai theo cấu trúc mạng dạng tuyến tính (Daisy-chain), nơi một thiết bị trung tâm (Master) điều khiển và giao tiếp với nhiều thiết bị ngoại vi (Slave). Quá trình trao đổi dữ liệu thường sử dụng các giao thức phổ biến như Modbus RTU, giúp việc giám sát và điều khiển hệ thống điện mặt trời trở nên đồng bộ, chính xác và dễ mở rộng.

Bảng thông số kỹ thuật của RS485 trong điện mặt trời

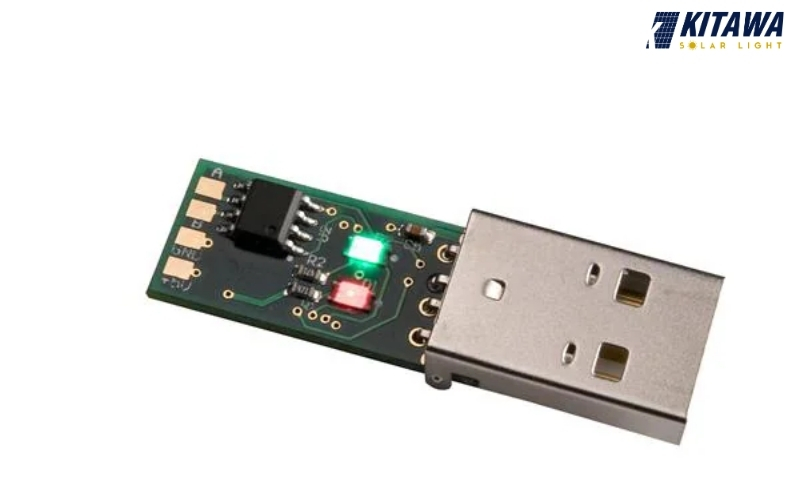

Tầm quan trọng của RS485 trong hệ thống điện mặt trời

Trong một hệ thống điện mặt trời, RS485 được xem như “mạch kết nối trung tâm” giúp các thiết bị giao tiếp và đồng bộ dữ liệu với nhau. Từ inverter năng lượng mặt trời, công tơ điện, cảm biến đến bộ giám sát như Data Logger hay SCADA, tất cả đều có thể liên kết thông qua chuẩn này. Nhờ đó, toàn bộ hệ thống vận hành nhịp nhàng, ổn định và dễ dàng kiểm soát trong suốt quá trình hoạt động.

Theo dõi hệ thống và ghi nhận dữ liệu theo thời gian thực

RS485 hỗ trợ truyền tải dữ liệu liên tục giữa các thiết bị và nền tảng giám sát. Thông qua các giao thức như Modbus RTU, người dùng có thể nắm bắt chính xác các thông số quan trọng như công suất, điện áp, dòng điện hay cảnh báo lỗi. Điều này giúp việc quản lý trở nên linh hoạt hơn, nhanh chóng phát hiện bất thường để xử lý kịp thời.

Điều khiển linh hoạt và nâng cao hiệu quả vận hành

Không chỉ truyền dữ liệu một chiều, RS485 còn cho phép giao tiếp hai chiều giữa trung tâm điều khiển và thiết bị. Nhờ đó, người vận hành có thể gửi lệnh trực tiếp đến inverter hoặc các thiết bị liên quan để thực hiện các thao tác như bật/tắt, giới hạn công suất, điều chỉnh hệ số công suất hoặc cập nhật phần mềm. Điều này góp phần tối ưu hiệu suất và rút ngắn thời gian bảo trì.

Kết nối đồng bộ nhiều thiết bị trên cùng hệ thống

RS485 cho phép nhiều thiết bị cùng hoạt động trên một đường truyền chung, tạo nên một hệ thống kết nối tập trung. Cách triển khai này không chỉ giúp giảm chi phí dây dẫn mà còn đơn giản hóa quá trình lắp đặt. Đặc biệt trong các hệ thống quy mô lớn, hàng chục thiết bị có thể được liên kết và quản lý một cách hiệu quả thông qua một đường truyền duy nhất.

Duy trì tín hiệu ổn định trong môi trường nhiều nhiễu

Nhờ cơ chế truyền tín hiệu vi sai, RS485 có khả năng chống nhiễu điện từ vượt trội. Điều này đặc biệt quan trọng trong môi trường có nhiều thiết bị điện công suất lớn. Dù triển khai trên khoảng cách xa, tín hiệu vẫn được đảm bảo ổn định, giúp hệ thống điện mặt trời vận hành bền bỉ và đáng tin cậy theo thời gian.

So sánh RS485 với các chuẩn giao tiếp khác

Trong các hệ thống truyền thông công nghiệp, ba chuẩn phổ biến nhất là RS232, RS422 và RS485. Mỗi chuẩn có đặc điểm riêng, nhưng khi xét về khả năng ứng dụng trong thực tế đặc biệt là lĩnh vực điện mặt trời - RS485 thường được đánh giá cao hơn nhờ khả năng truyền xa, chống nhiễu tốt và hỗ trợ kết nối nhiều thiết bị trên cùng một đường truyền.

So với RS232 vốn chỉ phù hợp kết nối đơn lẻ ở khoảng cách ngắn, hay RS422 có cải thiện về khoảng cách nhưng vẫn hạn chế về số lượng thiết bị, RS485 mang lại sự linh hoạt và tối ưu hơn cho các hệ thống cần mở rộng và vận hành ổn định.

Ứng dụng của RS485 trong thực tế

RS485 là chuẩn giao tiếp được sử dụng rộng rãi trong nhiều lĩnh vực nhờ khả năng truyền dữ liệu ổn định, chống nhiễu tốt và kết nối được nhiều thiết bị trên cùng một hệ thống. Không chỉ phổ biến trong công nghiệp, RS485 còn giữ vai trò quan trọng trong điện mặt trời, hệ thống giám sát và các công trình thông minh, nơi yêu cầu truyền thông chính xác và liên tục.

Tự động hóa công nghiệp

Trong môi trường sản xuất, RS485 được xem là nền tảng kết nối giữa các thiết bị như PLC, cảm biến, biến tần, rơ-le và bộ điều khiển trung tâm. Chuẩn này giúp đồng bộ dữ liệu nhanh chóng, đảm bảo dây chuyền hoạt động ổn định và hạn chế sai lệch trong quá trình vận hành.

Ngoài ra, RS485 còn được ứng dụng trong các hệ thống điều khiển phân tán (DCS), cho phép truyền lệnh đến nhiều điểm khác nhau mà vẫn duy trì độ tin cậy cao và khả năng mở rộng linh hoạt.

Hệ thống giám sát và SCADA

Ở các nhà máy điện mặt trời hoặc khu công nghiệp, RS485 đóng vai trò là cầu nối giữa inverter, bộ điều khiển sạc, data logger và hệ thống quản lý pin (BMS). Nhờ cơ chế truyền tín hiệu vi sai, dữ liệu vẫn được truyền ổn định ngay cả khi khoảng cách lớn hoặc môi trường có nhiều nhiễu điện từ.

Thông qua hệ thống SCADA, người dùng có thể theo dõi các thông số như công suất phát, điện áp, dòng điện hay trạng thái hoạt động của thiết bị theo thời gian thực, từ đó chủ động kiểm soát và xử lý sự cố.

Hệ thống quản lý tòa nhà (BMS) và y tế

Trong các tòa nhà thông minh, RS485 thường được tích hợp vào hệ thống BMS để điều khiển chiếu sáng, điều hòa không khí (HVAC), cảm biến năng lượng và hệ thống an ninh. Việc quản lý tập trung giúp tiết kiệm năng lượng và nâng cao hiệu quả vận hành.

Đối với bệnh viện hoặc nhà cao tầng, nơi có số lượng lớn thiết bị cần giám sát liên tục, RS485 là lựa chọn phù hợp nhờ khả năng truyền xa và duy trì tín hiệu ổn định trên đường dây dài.

Hệ thống lưu trữ năng lượng và pin Lithium

RS485 cũng được sử dụng nhiều trong các hệ thống lưu trữ điện (ESS) và pin Lithium như LiFePO₄. Chuẩn này hỗ trợ kết nối giữa inverter hybrid, bộ lưu điện và các thiết bị giám sát thông minh như ESP32 hoặc Raspberry Pi.

Nhờ đó, người dùng có thể theo dõi tình trạng pin, kiểm soát quá trình sạc/xả và tối ưu việc sử dụng năng lượng trong gia đình hoặc doanh nghiệp một cách hiệu quả hơn.

Hệ thống điện mặt trời

Trong hệ thống điện mặt trời hiện đại, RS485 giữ vai trò trung tâm trong việc kết nối và truyền dữ liệu giữa inverter, smart meter, cảm biến môi trường và bộ giám sát trung tâm như Data Logger hoặc SCADA. Đây là yếu tố quan trọng giúp hệ thống hoạt động ổn định và dễ dàng kiểm soát.

Chuẩn giao tiếp này cho phép truyền dữ liệu theo thời gian thực, hỗ trợ giám sát các thông số như sản lượng điện, điện áp, dòng điện và cảnh báo lỗi. Đồng thời, RS485 còn giúp trung tâm điều khiển gửi lệnh trực tiếp đến thiết bị để bật/tắt, giới hạn công suất hoặc cập nhật phần mềm, góp phần tối ưu hiệu suất vận hành và giảm chi phí bảo trì lâu dài.

RS485 trong điện mặt trời giữ vai trò quan trọng trong việc kết nối, giám sát và điều khiển toàn bộ hệ thống vận hành một cách ổn định và hiệu quả. Với khả năng truyền dữ liệu trên khoảng cách xa, chống nhiễu tốt và hỗ trợ kết nối nhiều thiết bị cùng lúc, chuẩn giao tiếp này ngày càng được ứng dụng rộng rãi trong cả hệ thống dân dụng lẫn các dự án điện mặt trời quy mô lớn. Việc hiểu rõ RS485 trong điện mặt trời sẽ giúp người dùng lựa chọn giải pháp phù hợp, tối ưu hiệu suất hoạt động và nâng cao độ bền cho toàn bộ hệ thống trong quá trình sử dụng lâu dài.
