Tại sao cần thiết lập mạng WAN trong hệ thống điện mặt trời?

Mạng WAN trong hệ thống điện mặt trời là mạng diện rộng giúp Internet truyền tải toàn bộ dữ liệu vận hành từ Inverter và SmartLogger tại công trình lên các nền tảng giám sát đám mây (Cloud) như FusionSolar hay SolisCloud. Việc cấu hình mạng WAN chuẩn xác không chỉ giúp chủ đầu tư và kỹ sư dễ dàng theo dõi sản lượng điện trực tuyến mọi lúc mọi nơi, mà còn là chìa khóa để hệ thống tự động phân tích hiệu suất, cảnh báo lỗi sớm và cập nhật phần mềm từ xa một cách nhanh chóng. Cùng Điện Mặt Trời KITAWA tìm hiểu chi tiết mạng WAN trong hệ thống điện mặt trời.

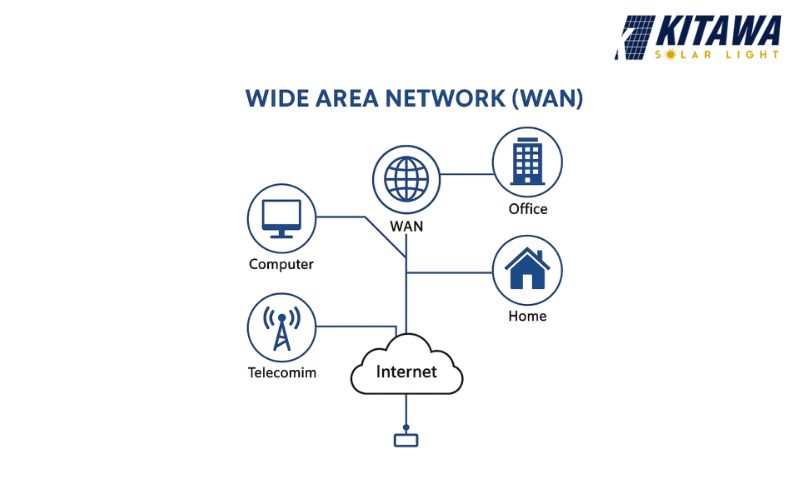

Mạng WAN là gì?

WAN (Wide Area Network) - mạng diện rộng, là hệ thống mạng kết nối các thiết bị máy tính và mạng cục bộ (LAN) lại với nhau trên một phạm vi địa lý lớn, có thể trải dài qua nhiều quận huyện, tỉnh thành hoặc thậm chí là giữa các quốc gia.

Trong hệ thống điện mặt trời, nếu mạng LAN hoặc WLAN là "vòng kết nối nội bộ" giúp các thiết bị tại công trình giao tiếp với nhau, thì WAN chính là "xa lộ thông tin" (Internet) giúp đẩy toàn bộ dữ liệu vận hành từ Inverter tại mái nhà của bạn lên máy chủ đám mây (Cloud Server) trên toàn cầu.

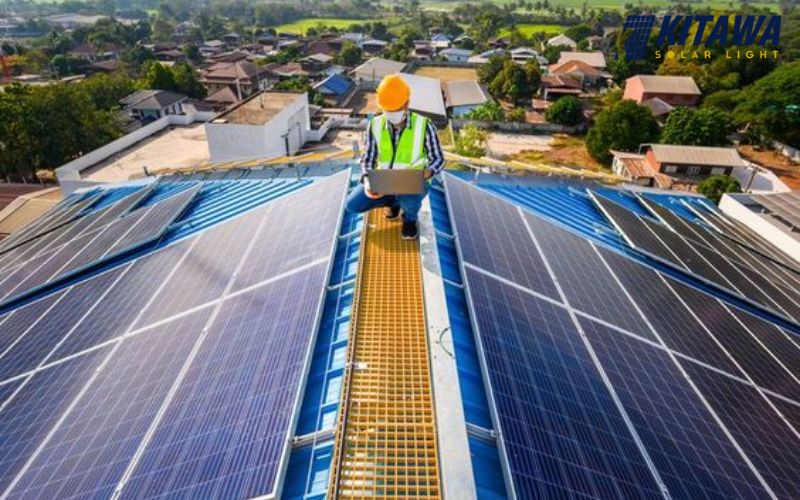

Nguyên lý hoạt động của mạng WAN trong điện mặt trời

Nguyên lý hoạt động của mạng WAN (Wide Area Network) trong hệ thống điện mặt trời dựa trên một chuỗi truyền dẫn khép kín nhằm đưa dữ liệu từ các thiết bị phần cứng tại công trình lên không gian số toàn cầu. Quá trình này giúp biến những con số kỹ thuật khô khan thành các biểu đồ trực quan, hỗ trợ quản lý và giám sát từ xa.

Mạng WAN giúp dễ dàng quản lý hệ thống điện mặt trời từ xa

Quy trình vận hành và luân chuyển dữ liệu thông qua mạng WAN được thực hiện theo các bước cụ thể sau:

Giai đoạn 1: Thu thập và số hóa dữ liệu nội bộ

Trước khi đi vào mạng diện rộng WAN, dữ liệu phải được khởi tạo và tập hợp tại chỗ:

• Ghi nhận thông số: Trong quá trình chuyển đổi điện năng, các mạch cảm biến thông minh của Inverter năng lượng mặt trời sẽ liên tục đo đạc và ghi lại toàn bộ thông số vận hành như: công suất phát (kW), sản lượng điện tích lũy (kWh), điện áp (V), dòng điện (A), nhiệt độ máy và các cảnh báo sự cố.

• Tập trung dữ liệu: Đối với các hệ thống nhỏ, Inverter sẽ truyền trực tiếp dữ liệu này đến Router Internet của tòa nhà bằng Wi-Fi (WLAN) hoặc cáp mạng (LAN). Đối với các dự án công nghiệp quy mô lớn có nhiều Inverter, dữ liệu từ các máy sẽ được gom về một bộ điều khiển trung tâm gọi là SmartLogger thông qua chuẩn giao tiếp công nghiệp như RS485 hoặc cáp LAN nội bộ.

Giai đoạn 2: Cầu nối Router và đẩy dữ liệu ra mạng diện rộng

Đây là giai đoạn mạng WAN chính thức tham gia vào quy trình:

• Chuyển tiếp gói tin: Router Internet (hoặc bộ định tuyến gắn SIM 4G chuyên dụng) tại công trình đóng vai trò là "cửa ngõ" (Gateway). Nó tiếp nhận các gói dữ liệu từ mạng nội bộ (LAN) và thực hiện việc định tuyến để đẩy chúng ra ngoài môi trường Internet toàn cầu (WAN).

• Đường truyền vật lý: Tùy thuộc vào hạ tầng tại khu vực lắp đặt, mạng WAN có thể sử dụng đường truyền Internet cáp quang băng thông rộng (FTTH) hoặc thông qua hạ tầng viễn thông di động không dây (mạng WAN di động 3G/4G/5G).

Giai đoạn 3: Tiếp nhận và xử lý trên nền tảng đám mây

• Lưu trữ trung tâm: Các gói dữ liệu sau khi băng qua mạng WAN sẽ cập bến an toàn tại hệ thống máy chủ đám mây (Cloud Monitoring System) của các hãng sản xuất Inverter hàng đầu thế giới (ví dụ: Huawei FusionSolar, SolisCloud, GoodWe SEMS, Growatt OSS...).

• Phân tích thuật toán: Tại đây, các siêu máy chủ sẽ phân tích dữ liệu, tự động đồng bộ vào tài khoản của từng khách hàng, vẽ thành biểu đồ trực quan và kích hoạt hệ thống cảnh báo tự động nếu phát hiện thông số bất thường.

Giai đoạn 4: Hiển thị trực quan và quản lý từ xa

• Truy cập mọi lúc, mọi nơi: Chủ đầu tư hoặc các kỹ sư vận hành chỉ cần sử dụng điện thoại thông minh, máy tính hoặc máy tính bảng có kết nối Internet (mạng WAN) để đăng nhập vào ứng dụng giám sát hoặc website của hãng.

• Tác vụ thực hiện: Từ bất kỳ đâu trên thế giới, người dùng đều có thể kiểm tra hiệu suất dàn pin, nhận thông báo đẩy ngay lập tức khi hệ thống gặp lỗi, hoặc quản lý tập trung hàng trăm dự án khác nhau trên cùng một tài khoản quản trị duy nhất.

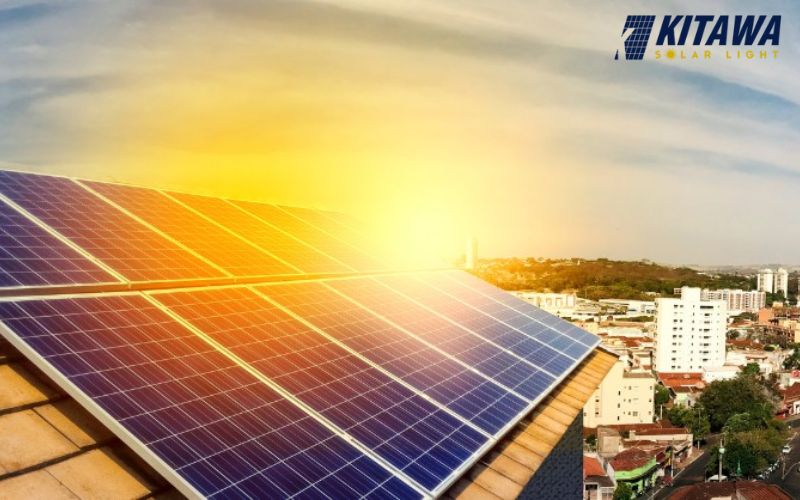

Ưu điểm của mạng WAN trong hệ thống điện mặt trời

Nhờ có đường truyền WAN, hệ thống điện mặt trời không còn là một tổ hợp thiết bị phần cứng cô lập, mà trở thành một thực thể số có khả năng tương tác liên tục với người dùng và các chuyên gia kỹ thuật trên toàn cầu.

Dưới đây là các ưu điểm vượt trội mà mạng WAN mang lại cho hệ thống điện mặt trời của bạn:

• Giám sát từ xa mọi lúc, mọi nơi: Phá bỏ hoàn toàn rào cản về khoảng cách địa lý. Chủ đầu tư hay kỹ sư vận hành có thể theo dõi trực quan toàn bộ chỉ số sản lượng điện (kWh) và công suất phát (kW) thông qua điện thoại hoặc máy tính từ bất kỳ đâu, miễn là có kết nối Internet.

• Tự động lưu trữ và đồng bộ dữ liệu: Toàn bộ lịch sử vận hành, dòng sạc/xả của pin lưu trữ và các chỉ số điện áp được tự động đẩy và lưu trữ đồng bộ trên các nền tảng đám mây lớn. Điều này giúp loại bỏ rủi ro mất dữ liệu phần cứng tại chỗ và dễ dàng truy xuất báo cáo khi cần.

• Hỗ trợ cập nhật phần mềm trực tuyến: Cho phép nâng cấp hệ điều hành từ xa cho Inverter, SmartLogger hay hệ thống pin lưu trữ Lithium. Việc cập nhật OTA qua mạng WAN giúp thiết bị liên tục được tối ưu hóa hiệu năng, sửa lỗi bảo mật mà không cần kỹ thuật viên phải đến tận công trình.

• Phân tích thông minh và cảnh báo sớm: Khi dữ liệu được tập trung về Cloud qua mạng WAN, các thuật toán AI tích hợp sẽ phân tích các biểu đồ dòng điện. Nếu phát hiện suy hao công suất bất thường hoặc lỗi, hệ thống sẽ lập tức gửi thông báo đẩy để xử lý kịp thời, giảm thiểu tối đa thời gian gián đoạn phát điện.

• Bảo mật cao và quản lý tập trung: Các giao thức mã hóa dữ liệu đầu cuối (như SSL/TLS) và cơ chế xác thực đa lớp đảm bảo an toàn tuyệt đối cho dòng dữ liệu của dự án. Đồng thời, tài khoản quản trị cấp cao cho phép các đơn vị vận hành quản lý tập trung hàng trăm, hàng ngàn nhà máy điện mặt trời khác nhau trên cùng một màn hình duy nhất.

4 phương thức kết nối WAN trong inverter điện mặt trời

Tùy thuộc vào vị trí địa lý, địa hình thi công và quy mô của dự án, các kỹ sư sẽ chỉ định giải pháp truyền dữ liệu tối ưu nhất. Dưới đây là phân tích chi tiết 4 phương thức kết nối WAN phổ biến được tích hợp trên các dòng Inverter hiện nay:

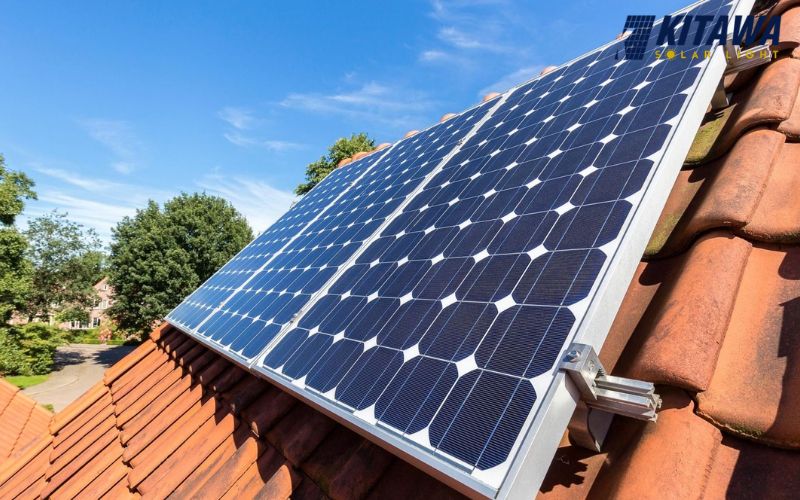

Lưu ý khi cài đặt mạng WAN cho inverter

Một sai sót nhỏ trong cài đặt có thể khiến Inverter bị ngắt kết nối với máy chủ đám mây, làm gián đoạn dữ liệu sản lượng và chậm trễ trong việc cảnh báo lỗi. Dưới đây các lưu ý kỹ thuật quan trọng khi thiết lập mạng WAN cho Inverter:

Thẩm định hạ tầng Internet trước khi cấu hình

Độ ổn định của đường truyền Internet quyết định tốc độ và mật độ cập nhật dữ liệu của Inverter lên Cloud.

• Thông số tiêu chuẩn: Đường truyền Internet tại vị trí lắp đặt cần đạt tốc độ tải lên tối thiểu là 1 Mbps và độ trễ phải dưới 100 ms.

• Giải pháp cho vùng sóng yếu: Tại các khu vực nông thôn, đồi núi hoặc mái nhà xưởng quá cao, tín hiệu Wi-Fi thường chập chờn. Bạn nên ưu tiên đi dây cáp Ethernet (RJ45) hoặc lắp đặt bộ định tuyến công nghiệp gắn SIM 4G chuyên dụng sở hữu ăng-ten khuếch đại ngoài trời để chống mất gói dữ liệu.

Định cấu hình địa chỉ IP và cổng truyền thông

• Cài đặt IP tĩnh: Thay vì để chế độ cấp phát động (DHCP) dễ bị thay đổi mỗi khi router khởi động lại, bạn hãy thiết lập IP tĩnh cho Inverter hoặc SmartLogger. Việc này giúp hệ thống quản trị mạng nội bộ không bị xung đột địa chỉ.

• Mở cổng dịch vụ: Đảm bảo tường lửa của Router không chặn các cổng truyền dữ liệu chuyên dụng mà các hãng sản xuất quy định để đẩy dữ liệu về Cloud.

Triệt tiêu nhiễu điện từ và vật cản vật lý

• Khoảng cách Wi-Fi: Nếu kết nối qua WLAN/Wi-Fi, khoảng cách giữa Router và Inverter nên duy trì dưới 10 mét và không bị che chắn bởi các kết cấu kim loại (như khung kèo thép, mái tôn) hoặc tường bê tông cốt thép dày.

• Môi trường công nghiệp: Trong các nhà xưởng có nhiều thiết bị công suất lớn như motor, máy nén khí, biến tần công nghiệp, từ trường phát ra rất mạnh gây nhiễu sóng Wi-Fi nghiêm trọng. Giải pháp bắt buộc ở đây là sử dụng kết nối có dây LAN Cat5e/Cat6 có bọc nhiễu.

Thiết lập phòng tuyến bảo mật mạng WAN

Hệ thống điện mặt trời là tài sản có giá trị lớn và có sự can thiệp của các lệnh điều khiển đóng cắt từ xa, do đó bảo mật là yếu tố sống còn.

• Mã hóa Wi-Fi: Đặt mật khẩu Wi-Fi của hệ thống theo chuẩn WPA2 hoặc WPA3, độ dài trên 8 ký tự bao gồm chữ hoa, chữ thường, số và ký tự đặc biệt.

• Cập nhật Firmware: Định kỳ nâng cấp phần mềm cho cả Router Internet và Inverter để vá các lỗ hổng bảo mật mà hacker có thể khai thác.

• Quản lý tài khoản Cloud: Tuyệt đối không chia sẻ tài khoản gốc (Admin/Installer) trên các app giám sát cho bên thứ ba. Đối với dự án doanh nghiệp lớn, nên thiết lập một đường truyền VPN riêng để mã hóa toàn bộ dữ liệu từ nhà máy về trung tâm điều hành.

Nghiệm thu tín hiệu và trạng thái truyền dữ liệu

Sau khi hoàn tất các bước cấu hình, kỹ thuật viên cần tiến hành các bước kiểm tra thực tế:

• Quan sát đèn LED vật lý: Kiểm tra đèn chỉ báo WAN/Internet trên thân máy hoặc trên Wi-Fi/4G Dongle. Sáng xanh liên tục: Kết nối Internet và Cloud hoàn toàn bình thường. Nhấp nháy đỏ hoặc tắt: Thiết bị mất kết nối Internet hoặc sai thông số cấu hình Port/IP.

• Kiểm tra trạng thái số: Đăng nhập vào ứng dụng giám sát ứng với thiết bị (FusionSolar, SolisCloud, SEMS Portal...) và xác nhận trạng thái hiển thị của Inverter là "Online". Nếu ứng dụng báo "Offline", cần lập tức dùng lệnh Ping trên máy tính để kiểm tra thông tuyến DNS và kiểm tra lại đầu bấm cáp mạng.

Số hóa và sao lưu thông tin cấu hình

• Ghi chép thông số: Điền đầy đủ thông tin vào biên bản nghiệm thu gồm: Địa chỉ IP tĩnh đã cấp, tên mạng Wi-Fi, mật khẩu, tài khoản đăng nhập Inverter.

• Backup cấu hình: Tiến hành xuất file cấu hình hệ thống từ SmartLogger hoặc Router để dự phòng trường hợp thiết bị lỗi cần thay mới thì có thể khôi phục (Restore) lại ngay lập tức.

• Ghi chú vật lý: Dán nhãn thông tin IP và số hotline kỹ thuật rõ ràng bên trong tủ điện AC/DC của hệ thống để thuận tiện cho công tác bảo trì, bảo dưỡng định kỳ sau này.

Thiết lập mạng WAN trong hệ thống điện mặt trời chính giúp quản lý năng lượng thông minh từ xa. Đường truyền diện rộng ổn định, an toàn và bảo mật giúp bạn làm chủ mọi thông số vận hành của giàn pin. Hãy tin tưởng lựa chọn giải pháp lắp đặt hệ thống trọn gói tại Điện Mặt Trời KITAWA. Liên hệ ngay với chúng tôi để nhận tư vấn và báo giá sớm nhất!
