Trong các hệ thống điện mặt trời hiện đại, việc giám sát và quản lý dữ liệu vận hành đóng vai trò rất quan trọng để đảm bảo hiệu suất và độ ổn định. Một trong những phương thức kết nối phổ biến hiện nay chính là mạng LAN trong inverter điện mặt trời, giải pháp giúp các thiết bị trong hệ thống liên kết với nhau một cách nhanh chóng và đáng tin cậy. Vậy mạng LAN trong inverter là gì, cách kết nối ra sao và được ứng dụng như thế nào trong thực tế? Bài viết dưới đây sẽ giúp bạn hiểu rõ từ A-Z một cách dễ dàng và trực quan nhất.

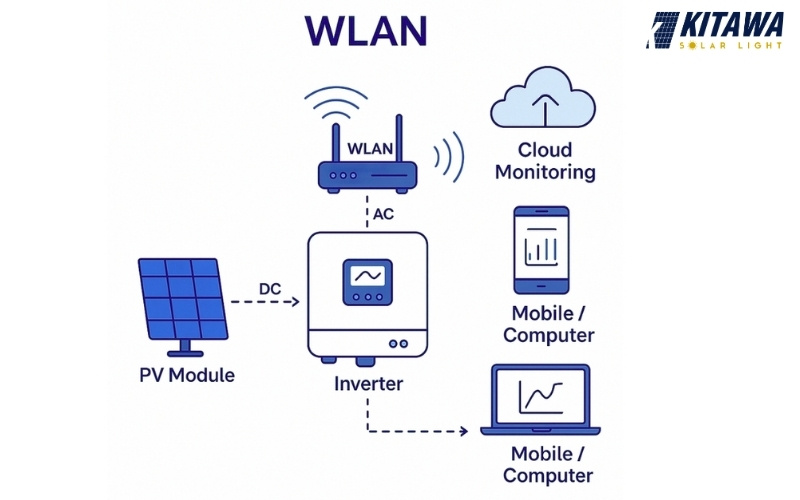

Mạng LAN trong inverter điện mặt trời là gì?

Trong hệ thống điện mặt trời, mạng LAN (Local Area Network) được hiểu là mạng nội bộ có dây, dùng để liên kết các thiết bị trong cùng một phạm vi như nhà ở, nhà xưởng hoặc công trình. Thông qua kết nối này, inverter có thể “giao tiếp” với các thiết bị khác trong hệ thống một cách nhanh chóng và ổn định.

Cụ thể, cổng LAN trên inverter cho phép truyền tải dữ liệu vận hành đến các thiết bị như máy tính giám sát, bộ điều khiển trung tâm (SmartLogger) hoặc các thiết bị hỗ trợ khác thông qua dây mạng RJ45 (Ethernet). Nhờ đó, người dùng có thể theo dõi hiệu suất, kiểm tra trạng thái và quản lý hệ thống từ xa một cách dễ dàng. So với các phương thức kết nối không dây, mạng LAN mang lại độ ổn định cao hơn, hạn chế nhiễu tín hiệu và đảm bảo tính bảo mật tốt. Vì vậy, đây là lựa chọn phổ biến trong các hệ thống điện mặt trời quy mô lớn hoặc những công trình yêu cầu giám sát liên tục và chính xác.

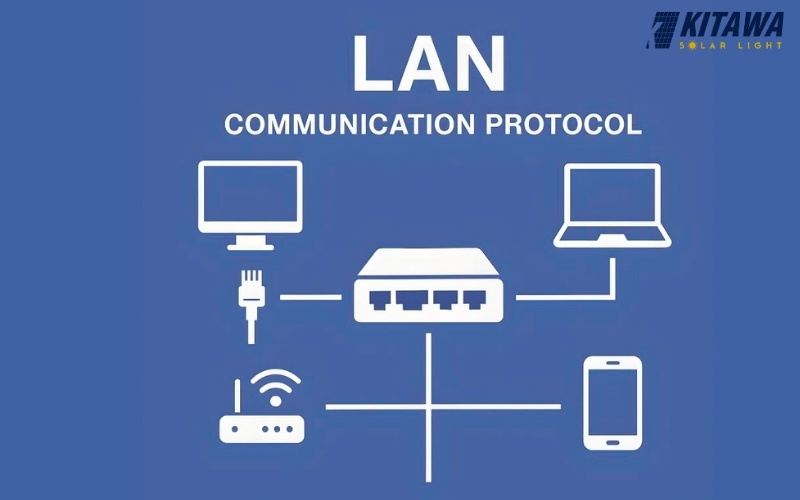

Cấu tạo và nguyên lý hoạt động của mạng LAN trong inverter điện mặt trời

Để hiểu rõ cách mạng LAN hoạt động trong hệ thống điện mặt trời, có thể chia thành 2 phần: cấu tạo và nguyên lý truyền dữ liệu.

Cấu tạo cơ bản

Trong inverter, cổng LAN thường được thiết kế dưới dạng cổng RJ45, cho phép kết nối trực tiếp với dây mạng Ethernet. Hệ thống mạng LAN hoàn chỉnh sẽ bao gồm:

Inverter (thiết bị trung tâm thu thập dữ liệu)
Cáp mạng Ethernet (RJ45) để truyền tín hiệu
Router hoặc Switch giúp phân phối và kết nối mạng nội bộ
Thiết bị giám sát như máy tính, SmartLogger hoặc phần mềm quản lý

Các thiết bị này liên kết với nhau tạo thành một mạng nội bộ, cho phép truyền dữ liệu với tốc độ ổn định (thường 10/100 Mbps), sử dụng các giao thức phổ biến như TCP/IP hoặc Modbus TCP.

Nguyên lý hoạt động

Quá trình truyền dữ liệu trong mạng LAN của inverter năng lượng mặt trời diễn ra theo một chu trình khá đơn giản:

Thu thập dữ liệu: Inverter liên tục ghi nhận các thông số vận hành như điện áp, dòng điện, công suất, tần số và cảnh báo lỗi.
Truyền dữ liệu nội bộ: Các thông tin này được gửi qua dây mạng Ethernet đến thiết bị trung gian như router hoặc bộ ghi dữ liệu trung tâm.
Xử lý và lưu trữ: Thiết bị trung gian sẽ tổng hợp, phân tích và lưu lại dữ liệu để phục vụ việc theo dõi.
Hiển thị và giám sát: Người dùng có thể xem trực tiếp trên máy tính nội bộ hoặc truy cập từ xa thông qua các nền tảng giám sát online.

Ví dụ thực tế

Trong các hệ thống sử dụng inverter Huawei SUN2000, nhiều inverter có thể kết nối với nhau qua mạng LAN và truyền dữ liệu về SmartLogger3000. Nhờ đó, toàn bộ hệ thống được quản lý tập trung, giúp kỹ thuật viên dễ dàng theo dõi hiệu suất và phát hiện sự cố kịp thời.

Lợi ích khi sử dụng mạng LAN trong inverter điện mặt trời

Mạng LAN là giải pháp kết nối có dây được ứng dụng rộng rãi trong các hệ thống điện mặt trời nhờ khả năng truyền tải dữ liệu ổn định, nhanh chóng và an toàn. Đặc biệt với các hệ thống quy mô lớn, LAN giúp việc giám sát và vận hành trở nên hiệu quả hơn.

Dưới đây là những lợi ích nổi bật khi sử dụng mạng LAN trong inverter:

Ưu điểm	Mô tả chi tiết
Truyền dữ liệu nhanh, độ trễ thấp	Sử dụng cáp Ethernet RJ45 cho phép truyền tải dữ liệu với tốc độ cao, đảm bảo thông tin được cập nhật gần như tức thời, phù hợp với hệ thống có nhiều inverter hoạt động đồng thời.
Kết nối ổn định, hạn chế gián đoạn	Nhờ kết nối trực tiếp bằng dây, mạng LAN ít bị ảnh hưởng bởi nhiễu sóng hay điều kiện môi trường, giúp hệ thống vận hành liên tục và đáng tin cậy.
Đảm bảo an toàn dữ liệu	Hoạt động trong mạng nội bộ giúp hạn chế truy cập từ bên ngoài, từ đó nâng cao mức độ bảo mật cho toàn bộ dữ liệu vận hành của hệ thống.
Quản lý tập trung, dễ kiểm soát	Cho phép liên kết nhiều inverter về cùng một bộ điều khiển trung tâm, hỗ trợ theo dõi, cấu hình và phân tích dữ liệu một cách đồng bộ và chính xác.
Chi phí triển khai hợp lý	Hạ tầng mạng phổ biến, dễ thi công với các loại cáp thông dụng như Cat5e, Cat6, giúp tiết kiệm chi phí đầu tư và bảo trì lâu dài.
Khả năng tương thích linh hoạt	Dễ dàng kết nối với nhiều nền tảng giám sát phổ biến hiện nay, hỗ trợ người dùng theo dõi hệ thống mọi lúc, mọi nơi một cách thuận tiện.

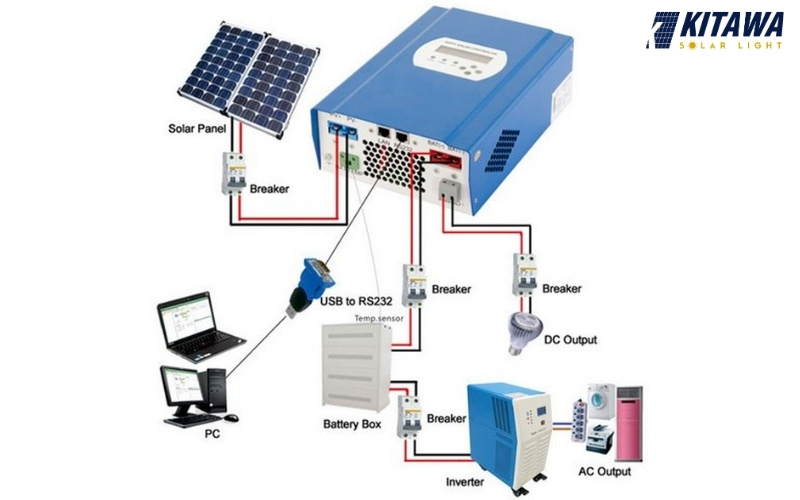

Hướng dẫn cách kết nối mạng LAN cho inverter điện mặt trời

Để hệ thống điện mặt trời hoạt động ổn định và dữ liệu được truyền tải chính xác giữa các thiết bị, việc kết nối mạng LAN cần được thực hiện đúng kỹ thuật ngay từ đầu. Dưới đây là hướng dẫn chi tiết giúp bạn triển khai hiệu quả:

Lựa chọn cáp mạng phù hợp

Nên ưu tiên sử dụng cáp mạng Cat5e hoặc Cat6 có khả năng chống nhiễu tốt (loại FTP hoặc STP). Những dòng cáp này giúp hạn chế ảnh hưởng từ môi trường xung quanh, đảm bảo tín hiệu luôn ổn định. Đồng thời, chiều dài mỗi đoạn kết nối không nên vượt quá 100m để tránh suy hao.

Giải pháp khi khoảng cách truyền xa

Trong trường hợp hệ thống có khoảng cách lớn hơn tiêu chuẩn, cần bổ sung thiết bị hỗ trợ như Switch hoặc Repeater Ethernet. Các thiết bị này giúp “khuếch đại” tín hiệu, đảm bảo dữ liệu không bị gián đoạn trong quá trình truyền tải.

Đấu nối đúng chuẩn kỹ thuật

Khi bấm đầu mạng RJ45, cần tuân thủ chuẩn T568B để đảm bảo tín hiệu ổn định và tương thích giữa các thiết bị. Việc đấu sai thứ tự dây có thể gây lỗi kết nối hoặc làm tín hiệu chập chờn trong quá trình vận hành.

Bảo vệ hệ thống dây mạng

Với những đoạn cáp đi ngoài trời, nên sử dụng ống bảo vệ chuyên dụng hoặc ống chống tia UV để tránh tác động từ nắng, mưa và độ ẩm. Điều này giúp tăng độ bền của dây, hạn chế tình trạng oxy hóa hoặc hư hỏng theo thời gian.

Kiểm tra và đánh giá kết nối

Sau khi hoàn tất lắp đặt, cần kiểm tra trạng thái hoạt động thông qua đèn báo trên cổng LAN. Nếu đèn tín hiệu hoạt động ổn định, hệ thống đã kết nối thành công. Ngược lại, nếu có dấu hiệu bất thường, nên kiểm tra lại dây mạng, đầu kết nối hoặc cấu hình để đảm bảo hệ thống vận hành trơn tru.

So sánh mạng LAN và các phương thức kết nối khác (WiFi/4G)

Trong hệ thống điện mặt trời, mỗi chuẩn giao tiếp sẽ phù hợp với từng mục đích sử dụng khác nhau. Dưới đây là bảng so sánh được trình bày lại theo cách dễ nhìn hơn, giúp bạn nhanh chóng nắm được điểm mạnh của từng loại:

Chuẩn kết nối	Mô tả nổi bật	Hiệu suất & độ ổn định	Ứng dụng thực tế
LAN (Ethernet)	Kết nối có dây qua cáp RJ45, sử dụng giao thức TCP/IP hoặc Modbus TCP, đảm bảo truyền dữ liệu nhanh và ổn định.	Rất ổn định, tốc độ cao, ít bị nhiễu tín hiệu.	Phù hợp cho nhà máy, hệ thống solar farm hoặc các công trình cần giám sát tập trung.
Wi-Fi (WLAN)	Kết nối không dây, dễ triển khai, không cần đi dây phức tạp.	Tốc độ khá tốt nhưng phụ thuộc vào sóng và khoảng cách.	Thích hợp cho hộ gia đình hoặc hệ thống nhỏ, khu vực có tín hiệu Wi-Fi ổn định.
RS485	Giao tiếp truyền thống qua 2 dây, có khả năng chống nhiễu tốt và truyền xa.	Độ ổn định cao, tốc độ trung bình.	Dùng để kết nối inverter với công tơ, BMS hoặc hệ thống SCADA công nghiệp.
CAN	Giao thức truyền dữ liệu dạng khung giữa các thiết bị điều khiển, độ tin cậy cao.	Truyền nhanh, hoạt động ổn định trong môi trường công nghiệp.	Thường dùng trong hệ hybrid, hệ lưu trữ năng lượng (ESS).
WAN (Internet)	Kết nối diện rộng thông qua Internet hoặc mạng 4G/5G, cho phép truy cập từ xa.	Phụ thuộc vào chất lượng mạng Internet.	Dùng để giám sát hệ thống qua nền tảng cloud, quản lý từ xa.

Có thể thấy, Mạng LAN trong inverter điện mặt trời đóng vai trò quan trọng trong việc đảm bảo kết nối ổn định, truyền tải dữ liệu chính xác và hỗ trợ giám sát hệ thống hiệu quả. Với ưu điểm về tốc độ, độ tin cậy và khả năng bảo mật cao, LAN đặc biệt phù hợp cho các hệ thống cần vận hành liên tục và quản lý tập trung.

Việc hiểu rõ cách kết nối cũng như ứng dụng thực tế của mạng LAN sẽ giúp bạn tối ưu hiệu suất hệ thống điện mặt trời, đồng thời hạn chế rủi ro trong quá trình vận hành. Tùy theo quy mô và nhu cầu sử dụng, bạn có thể lựa chọn giải pháp kết nối phù hợp để đảm bảo hệ thống hoạt động bền bỉ và hiệu quả lâu dài.
