Điện năng lượng mặt trời đang là xu hướng phát triển toàn cầu và việc lắp đặt đúng kỹ thuật rất quan trọng, đảm bảo lợi ích kinh tế lâu dài và an toàn của hệ thống. Lắp đặt pin mặt trời trên bê tông (thường là mái bằng hoặc sân thượng) đòi hỏi những lưu ý đặc thù khác biệt so với mái tôn hay mái ngói. Cùng KITAWA tìm hiểu chi tiết hơn qua bài viết sau.

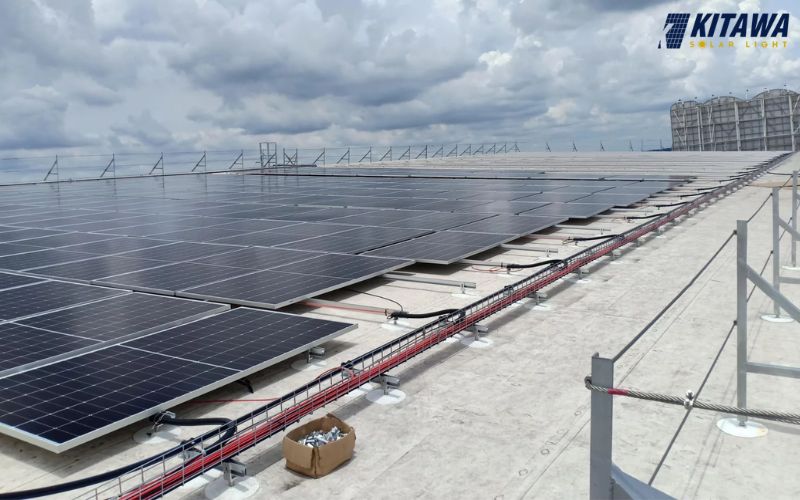

Lưu ý khi lắp đặt pin mặt trời trên bê tông

Việc lắp đặt trên bề mặt bê tông như mái bằng hoặc sân thượng khác với lắp đặt tấm pin trên mái ngói, đòi hỏi chú ý đặc biệt đến cấu trúc và thiết kế để đảm bảo ổn định và tối ưu hiệu suất. Dưới đây là một số lưu ý bạn cần cân nhắc trước khi lắp đặt:

Địa hình mái

Địa hình mái nhà quyết định tính khả thi và chi phí của quá trình thi công. Nếu địa hình khó khăn, ví dụ như sân thượng cao, không gian chật hẹp, hoặc mái có nhiều vật cản... có thể dẫn đến khó khăn trong việc vận chuyển vật tư và thi công lắp đặt.

Độ dày của bề mặt bê tông

Độ dày và kết cấu của bề mặt bê tông liên quan trực tiếp đến khả năng chịu tải của mái/nền. Hệ thống pin mặt trời khi lắp trên giàn giá đỡ có trọng lượng khá nặng, cộng thêm tải trọng gió và mưa bão. Nếu độ dày không đạt yêu cầu, có thể gây ảnh hưởng đến cấu trúc công trình.

Do đó trước khi lắp đặt cần khảo sát cấu trúc để đảm bảo độ dày và khả năng chịu tải của bề mặt bê tông đáp ứng tiêu chuẩn.

Độ nghiêng của bề mặt bê tông

Độ nghiêng của mái/nền bê tông ảnh hưởng đến thiết kế khung giá đỡ và khả năng thoát nước/tản nhiệt.

Nếu mái bằng phẳng (độ nghiêng 0 độ), cần thiết kế khung giá đỡ nghiêng để tấm pin đạt góc tối ưu cho hiệu suất cao nhất.
Nếu độ nghiêng bề mặt không đúng tiêu chuẩn thoát nước, có thể dẫn đến ứ đọng nước hoặc ảnh hưởng đến hiệu suất pin.

Do đó, độ nghiêng của tấm pin phải được đảm bảo đúng theo tiêu chuẩn thiết kế để tối ưu hóa hiệu suất thu năng lượng.

Vật liệu bề mặt

Vật liệu bề mặt cần đảm bảo độ bền cao để bảo vệ hệ thống và ngăn chặn hư hỏng do môi trường. Khi lắp đặt trên mái bê tông việc neo giữ hệ thống thường đòi hỏi khoan/đục vào bề mặt. Việc này có nguy cơ làm hỏng lớp chống thấm ban đầu.

Do đó cần sử dụng các giải pháp chuyên dụng kết hợp với vật liệu chống thấm chất lượng cao tại mọi điểm tiếp xúc để bảo vệ hệ thống và đảm bảo không bị thấm dột trong tương lai.

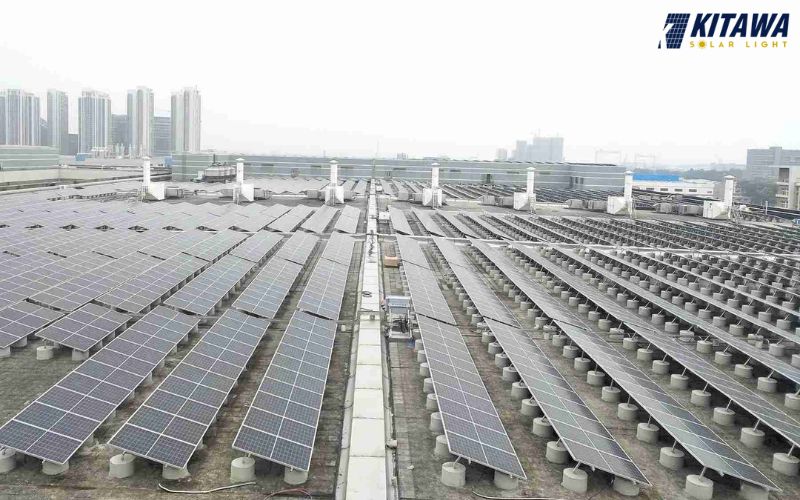

Cách lắp đặt pin mặt trời trên bê tông

Bước 1: Chuẩn bị thiết bị và vật liệu

Pin năng lượng mặt trời: Lựa chọn loại pin có chất lượng và hiệu suất phù hợp, thường là pin Mono PERC hoặc Bifacial hiện đại
Hệ thống khung giàn đỡ: Chọn khung gắn pin chuyên dụng cho mái bằng/bê tông. Có thể là khung cố định nghiêng hoặc giá đỡ dằn tải tùy theo thiết kế chịu tải.
Vít và dụng cụ lắp đặt: Chuẩn bị các loại vít, bu lông, đai ốc chống gỉ và các dụng cụ cần thiết.

Bước 2: Xác định vị trí lắp đặt và thiết kế hệ thống

Xác định vị trí lắp đặt: Chọn vị trí có ánh nắng mặt trời tốt nhất trong suốt ngày, tránh bóng che từ các vật cản có thể gây giảm hiệu suất nghiêm trọng.
Thiết kế góc nghiêng: Tính toán góc nghiêng tối ưu và hướng lắp đặt (thường là hướng Nam) để đảm bảo tấm pin hấp thụ được ánh nắng mặt trời nhiều nhất có thể.
Đảm bảo an toàn: Đảm bảo không có cáp điện, ống nước dưới bề mặt bê tông tại các vị trí khoan.

Bước 3: Lắp đặt khung giàn đỡ gắn tấm pin

Đặt các tấm khung gắn pin theo thiết kế và đánh dấu các vị trí lỗ khoan, cần kiểm tra lại khả năng chịu tải của mái bê tông.
Sử dụng máy khoan để khoan lỗ ở các vị trí đã đánh dấu. Sau khi khoan, phải sử dụng keo chống thấm chuyên dụng để trám kín tuyệt đối các lỗ neo trước khi gắn chân đỡ, nhằm ngăn ngừa thấm dột.

Bước 4: Gắn khung và tấm pin

Đặt chân gắn lên các lỗ đã khoan và gắn chặt chúng vào bề mặt bê tông bằng vít neo chuyên dụng, đảm bảo giá đỡ vững chắc để chịu được tải trọng gió.
Đặt các tấm pin mặt trời lên khung gắn và sử dụng các kẹp giữa và kẹp biên để cố định chúng.

Bước 5: Kết nối điện

Kết nối dây DC: Kết nối dây điện DC từ pin mặt trời (theo chuỗi/String) đến hộp nối và sau đó đến Inverter. Đảm bảo các kết nối đúng cực và an toàn.
Lắp đặt hệ thống tiếp địa: Thiết lập hệ thống tiếp địa an toàn cho toàn bộ khung và pin để bảo vệ khỏi sét đánh và các sự cố điện.
Kiểm tra điện: Kiểm tra kỹ lưỡng điện áp hở mạch và dòng điện ngắn mạch của chuỗi pin trước khi đấu nối vào Inverter.

Bước 6: Kiểm tra và bảo trì

Kiểm tra vận hành: Bật Inverter và kiểm tra xem hệ thống hoạt động như mong đợi (sản lượng điện).
Nghiệm thu hệ thống: Kiểm tra toàn bộ lần cuối về cơ khí (chống thấm, độ chắc chắn) và điện.
Bảo trì định kỳ: Đảm bảo thực hiện các kiểm tra và vệ sinh định kỳ (thường 2-4 lần/năm) để đảm bảo hiệu suất tốt nhất của hệ thống.

Lưu ý khi lắp đặt hệ thống điện mặt trời trên mái bê tông

Cần phải khảo sát và đảm bảo độ dày và khả năng chịu tải của bề mặt bê tông (hoặc mái bằng) đáp ứng các tiêu chuẩn kỹ thuật lắp đặt hệ thống điện năng lượng mặt trời.
Thiết kế giàn giá đỡ phải đảm bảo độ nghiêng phù hợp cho tấm pin để tối đa hóa hiệu suất thu năng lượng mặt trời.
Sử dụng vật liệu cho khung và phụ kiện bền và chống ăn mòn (như khung nhôm, khung sắt, thép mạ kẽm hoặc inox để bảo vệ hệ thống pin khỏi các tác động bên ngoài và kéo dài tuổi thọ.
Khi khoan neo giữ khung vào bê tông, bắt buộc phải sử dụng các giải pháp chống thấm chuyên dụng tại mọi điểm neo để ngăn ngừa thấm dột vào công trình.
Luôn sử dụng các thiết bị bảo hộ cá nhân cần thiết (dây an toàn, mũ bảo hiểm, giày bảo hộ) khi làm việc trên cao.
Cẩn thận khi thực hiện việc khoan và gắn vít để tránh va chạm đảm bảo kết nối điện an toàn.
Đảm bảo bề mặt bê tông được sạch sẽ trước khi lắp đặt để tránh bụi, rong rêu hoặc các chất bẩn khác có thể ảnh hưởng đến quá trình thi công
Thực hiện kiểm tra định kỳ sau khi lắp đặt để đảm bảo hệ thống pin hoạt động tốt
Tiến hành bảo dưỡng kịp thời (vệ sinh pin, sửa chữa các điểm lỏng lẻo) nếu phát hiện bất kỳ vấn đề nào để duy trì hiệu suất cao nhất.

Trên đây là hướng dẫn và lưu ý quan trọng khi lắp đặt pin mặt trời trên bê tông. Việc thực hiện đúng các yêu cầu kỹ thuật sẽ giúp đảm bảo hiệu suất hoạt động của hệ thống pin và đảm bảo an toàn trong quá trình lắp đặt. Nếu cần, hãy tham khảo ý kiến của các chuyên gia để đảm bảo sự thành công và hiệu quả của dự án. Liên hệ ngay với KITAWA qua hotline 0915307239 để được tư vấn chi tiết.
