Cách đấu tủ điện năng lượng mặt trời an toàn, đúng kỹ thuật

Bạn đang có ý định tận dụng nguồn năng lượng sạch từ mặt trời và muốn lắp đặt tủ điện năng lượng mặt trời cho ngôi nhà hay công trình của mình, nhưng lại băn khoăn về quy trình kỹ thuật phức tạp? Việc đấu nối hệ thống điện mặt trời, đặc biệt là tủ điện, hoàn toàn có thể được thực hiện một cách cực kỳ đơn giản nếu bạn nắm vững các bước cơ bản. Dưới đây là cách đấu tủ điện năng lượng mặt trời an toàn, đúng kỹ thuật được hướng dẫn bởi kỹ sư chuyên nghiệp tại KITAWA. Theo dõi ngay!

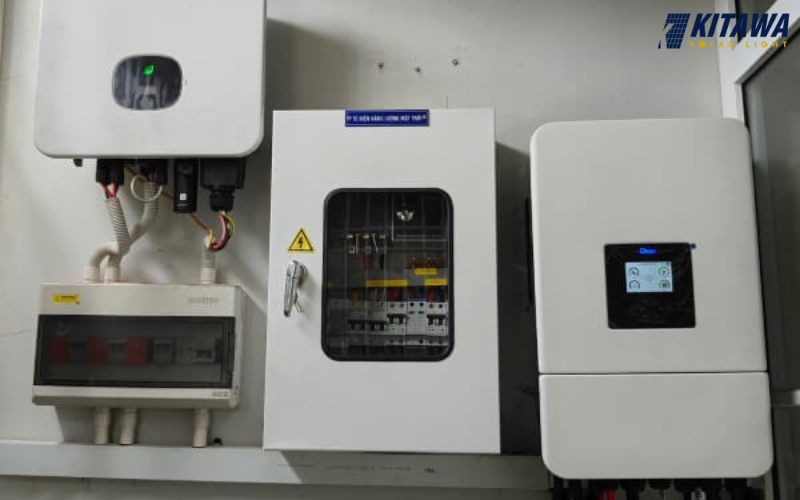

Các loại tủ điện năng lượng mặt trời

Dựa theo chức năng và vị trí trong hệ thống điện mặt trời, tủ điện được phân chia thành ba nhóm chính, mỗi nhóm đảm nhiệm vai trò bảo vệ khác nhau:

• Tủ điện DC (điện một chiều): Đặt giữa chuỗi tấm pin và inverter, có chức năng bảo vệ hệ thống khỏi các sự cố liên quan đến dòng điện một chiều (DC) được tạo ra từ tấm pin. Đây là nơi lắp đặt các thiết bị bảo vệ DC như CB DC (Aptomat DC), cầu chì chuyên dụng, thiết bị bảo vệ chống xung điện DC.

• Tủ điện AC (điện xoay chiều): Đặt sau Inverter, kết nối với tải tiêu thụ điện trong nhà và lưới điện quốc gia. Tủ điện chịu trách nhiệm bảo vệ dòng AC thông qua CB AC (Aptomat AC), Aptomat tổng (MCCB) và thiết bị chống sét lan truyền AC.

• Tủ điện kết hợp (Hybrid): Thường được sử dụng trong hệ thống điện mặt trời Hybrid. Đây là loại tủ hiện đại, ngoài chức năng bảo vệ cơ bản, nó còn tích hợp thêm bộ sạc và kết nối với pin lưu trữ.

Cách đấu tủ điện năng lượng mặt trời

Bước 1: Tìm hiểu tủ điện năng lượng mặt trời

• Tủ điện năng lượng mặt trời là hệ thống quản lý các nguồn năng lượng. Nó bao gồm pin, bộ biến đổi và các linh kiện bảo vệ.

• Tủ điện có chức năng chuyển đổi năng lượng từ dạng điện áp một chiều (DC) từ tấm pin thành điện áp xoay chiều (AC) phù hợp với hệ thống điện sử dụng trong nhà hoặc công trình.

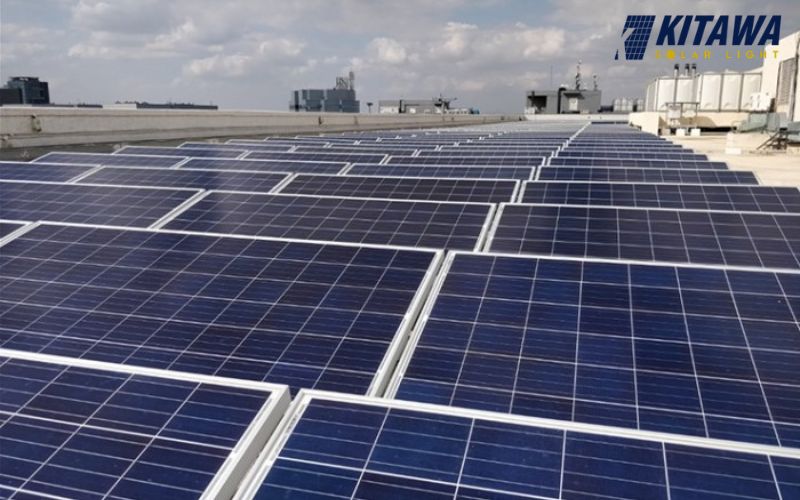

Bước 2: Lựa chọn vị trí lắp đặt tấm pin

Việc chọn vị trí lắp đặt là rất quan trọng để tối ưu hiệu suất:

• Chọn vị trí không bị che mờ bởi bóng cây hoặc các công trình khác để đảm bảo tấm pin mặt trời nhận được ánh sáng mặt trời trực tiếp tối đa.

• Đảm bảo vị trí lắp đặt thuận lợi cho việc kết nối tủ điện năng lượng mặt trời với hệ thống điện trong nhà hoặc công trình.

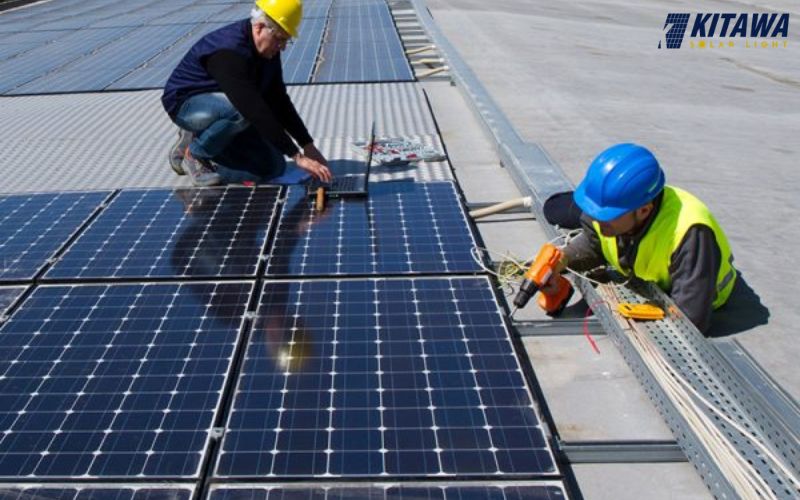

Bước 3: Đấu nối tấm pin mặt trời

• Đấu nối các tấm pin năng lượng mặt trời lại với nhau.

• Sử dụng cáp điện chất lượng cao để kết nối các tấm pin theo cấu hình dãy điện áp phù hợp.

• Đảm bảo rằng các tấm pin được đấu nối một cách chắc chắn và không bị lỏng lẻo.

Bước 4: Kết nối đến bộ biến đổi

• Bộ biến đổi có chức năng cốt lõi là chuyển đổi năng lượng từ dạng DC thành AC để cung cấp cho tải tiêu thụ.

• Kết nối các chuỗi tấm pin mặt trời với bộ biến đổi. Hãy tuân thủ đúng các hướng dẫn của nhà sản xuất khi thực hiện kết nối này.

Bước 5: Kiểm tra và kiểm soát hệ thống

• Sau khi đấu nối, hãy kiểm tra kỹ lưỡng tủ điện năng lượng mặt trời và đảm bảo mọi kết nối đều được thực hiện chính xác.

• Kiểm tra xem đèn LED hoạt động bình thường và không có lỗi hoặc mất năng lượng. Điều này giúp tủ điện năng lượng mặt trời hoạt động hiệu quả và an toàn.

Bước 6: Vận hành và bảo trì

Khi tủ điện đã được lắp đặt thành công, hãy nhớ tiếp nhận hướng dẫn vận hành và bảo trì từ nhà sản xuất hoặc đơn vị thi công. Điều này giúp bạn hiểu rõ cách sử dụng và bảo quản tủ điện, từ đó tận dụng hiệu quả năng lượng mặt trời trong suốt thời gian sử dụng.

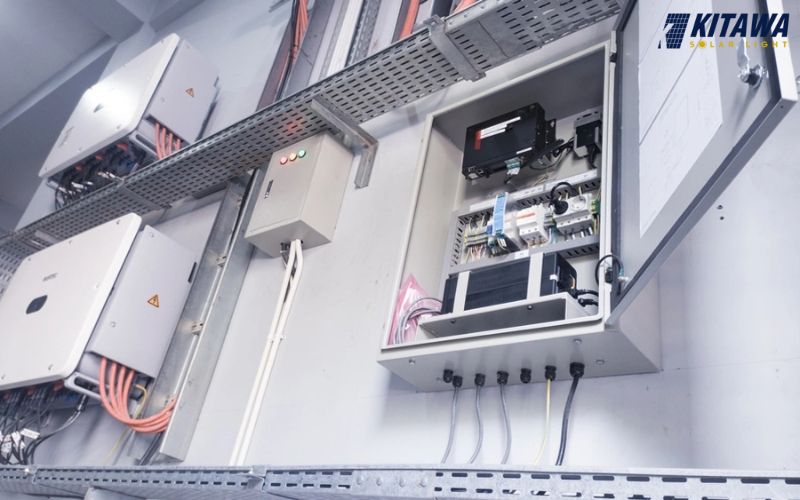

Cấu tạo tủ điện năng lượng mặt trời

Để hiểu rõ và thiết kế đúng sơ đồ đấu nối, cần nắm vững các thành phần cơ bản. Mỗi thiết bị trong tủ điện năng lượng mặt trời đều có vai trò nhất định trong việc bảo vệ, điều phối và đảm bảo an toàn cho hệ thống.

CB DC/AC (Aptomat tự động)

CB DC: Lắp ở đầu ra của chuỗi tấm pin mặt trời (tủ DC). Có chức năng ngắt mạch một chiều khi dòng điện vượt ngưỡng cho phép hoặc có sự cố, giúp cô lập sự cố phía DC.

CB AC: Lắp phía sau inverter (tủ AC), ngắt mạch xoay chiều khi có sự cố quá tải, bảo vệ khi cấp điện vào tải hoặc hòa lưới.

MCCB (Aptomat tổng)

MCCB (Molded Case Circuit Breaker) là một loại thiết bị đóng ngắt mạch điện tự động, có khả năng ngắt dòng điện trong trường hợp xảy ra sự cố trong mạch điện.

MCCB thường dùng ở đầu vào/đầu ra tổng của hệ thống. Thiết bị giúp bảo vệ tổng thể hệ thống trước tình huống quá dòng, quá tải lớn, đồng thời cho phép ngắt kết nối an toàn khi bảo trì.

SPD (chống sét lan truyền DC/AC)

SPD (Surge Protection Device) là thiết bị bảo vệ điện thiết yếu, chuyên trách ngăn chặn và triệt tiêu các xung điện áp đột biến trong hệ thống. Các xung điện áp này thường bắt nguồn từ sét đánh, dao động điện áp từ lưới điện và nhiễu điện từ hoặc các sự cố điện nội bộ.

Nguyên lý hoạt động của SPD là tự động dẫn dòng xung sét xuống đất thông qua hệ thống tiếp địa. Quá trình này giúp bảo vệ các thiết bị inverter, pin lưu trữ, tấm pin...khỏi bị hư hỏng do quá áp.

Phân loại và vị trí trong hệ thống điện mặt trời:

• SPD DC: Đầu ra của tấm pin (trước khi vào inverter), chống sét lan truyền từ phía dàn pin. Đặc biệt quan trọng vì dàn pin trên mái nhà rất dễ bị ảnh hưởng bởi sét.

• SPD AC: Đầu ra của inverter hoặc trong tủ điện AC, giúp bảo vệ thiết bị khi có xung sét hoặc điện áp đột biến từ lưới điện quốc gia.

Contactor/Rơ-le

• Rơ-le (replay): Thiết bị đóng - ngắt mạch điện tự động theo tín hiệu điều khiển nhỏ, dùng trong mạch điều khiển.

• Contactor (khởi động từ): Là loại rơ-le công suất lớn, chuyên dùng để đóng - ngắt dòng điện tải lớn.

Vai trò của Contactor/Rơ-le trong hệ thống điện mặt trời:

• Tự động đóng/ngắt mạch theo điều kiện cài đặt (quá tải, mất điện lưới, ưu tiên nguồn).

• Điều phối nguồn điện (ví dụ: chuyển đổi giữa nguồn điện mặt trời- Pin lưu trữ - Lưới điện trong hệ thống Hybrid).

Lưu ý: Thường chỉ sử dụng cho hệ thống Hybrid, On-off tự động hoặc công nghiệp lớn. Chúng ít khi được lắp trong tủ điện tiêu chuẩn ở các hệ thống điện mặt trời dân dụng < 10kWp.

Đồng hồ đo điện áp - dòng điện (V-A Meter)

Đồng hồ đo điện áp - dòng điện là thiết bị quan trọng được lắp đặt trong tủ điện năng lượng mặt trời nhằm giám sát liên tục tình trạng vận hành của hệ thống. Thiết bị này hiển thị các thông số điện quan trọng giúp kỹ thuật viên và chủ nhà dễ dàng kiểm soát hiệu quả hoạt động:

• Điện áp (Volt - V): Mức điện áp DC từ tấm pin và điện áp AC sau inverter.

• Dòng điện (Ampe - A): Cường độ dòng điện đi qua tải tiêu thụ hoặc hòa lưới.

• Công suất tiêu thụ/phát (Watt - kW): Một số loại đồng hồ kỹ thuật số còn có khả năng hiển thị thêm tần số và hệ số cosφ.

Việc giám sát liên tục các thông số này đảm bảo sơ đồ đấu nối tủ điện hoạt động hiệu quả. Các tủ điện hiện đại còn tích hợp đồng hồ đo kỹ thuật số với khả năng lưu trữ dữ liệu để theo dõi hiệu suất lâu dài.

Thanh cái, cầu đấu và dây dẫn đạt chuẩn IEC

Các thành phần này đóng vai trò thiết yếu trong việc đảm bảo kết nối điện an toàn, ổn định và tuân thủ tiêu chuẩn trong tủ điện:

• Thanh cái: Dùng để phân phối điện trong tủ điện, tạo điểm kết nối chung giữa các thiết bị với nhau một cách chắc chắn và hiệu quả về mặt dẫn điện.

• Cầu đấu: Đảm bảo cố định và kết nối dây dẫn một cách an toàn, giúp sơ đồ đấu nối trở nên gọn gàng và dễ dàng kiểm tra, bảo trì.

• Dây dẫn đạt chuẩn: Phải sử dụng đúng loại cáp DC/AC với tiết diện và khả năng chịu tải phù hợp. Việc tuân thủ tiêu chuẩn quốc tế IEC đảm bảo tính an toàn và hiệu suất dẫn điện tối ưu cho hệ thống.

Nguyên lý hoạt động của tủ điện mặt trời

Tủ điện được thiết kế để duy trì sự vận hành ổn định và an toàn cho toàn bộ hệ thống điện năng lượng mặt trời bằng cách triển khai các cơ chế bảo vệ chuyên biệt cho cả dòng điện một chiều (DC) và xoay chiều (AC).

Bảo vệ DC: Ngắt mạch khi dòng điện từ pin bất thường

Dòng điện một chiều từ tấm pin có điện áp cao (từ 600V đến hơn 1.000V). Các thiết bị CB DC, cầu chì DC, SPD DC lập tức ngắt mạch khi có sự cố như chập dây, quá áp, hoặc sét đánh lan truyền. Nhờ đó inverter được bảo vệ an toàn khỏi dòng DC bất thường.

Bảo vệ AC: Ngắt mạch khi điện lưới hoặc tải bị quá áp, quá dòng

Sau khi qua inverter, dòng điện AC được cấp cho tải trong nhà hoặc hòa vào lưới điện quốc gia. Sơ đồ đấu nối tủ điện AC được thiết kế với các thiết bị CB AC, MCCB, SPD AC để ngắt mạch ngay khi phát hiện quá áp, quá dòng, ngắn mạch từ lưới hoặc tải. Điều này giúp hệ thống không gây rối loạn điện áp và tránh thiệt hại cho các thiết bị điện trong gia đình/nhà xưởng.

Chống sét lan truyền: Bảo vệ inverter và các thiết bị điện trong nhà

Tủ điện luôn tích hợp SPD cho cả DC và AC. Khi có xung sét hoặc điện áp đột biến, SPD sẽ dẫn dòng xung xuống hệ thống tiếp địa, ngăn không cho lan truyền vào inverter hay tải tiêu thụ.

Tự động ngắt: Đảm bảo an toàn cháy nổ

Khi xảy ra bất kỳ sự cố nào (quá tải, ngắn mạch, rò điện, chạm chập…), hệ thống CB, MCCB (hoặc contactor/rơ-le) sẽ tự động ngắt mạch. Nguyên lý này đảm bảo an toàn cháy nổ cho công trình, ngăn hư hỏng lan rộng và bảo vệ tính mạng con người khi có sự cố rò điện.

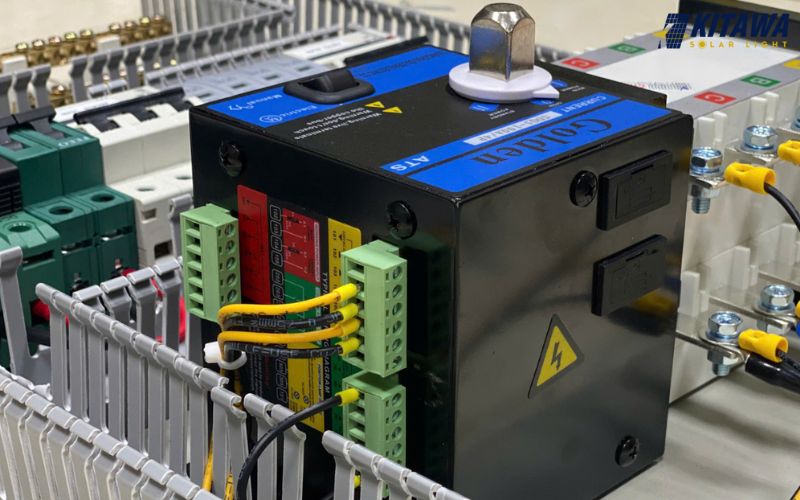

Sơ đồ đấu nối tủ điện năng lượng mặt trời

Sơ đồ đấu nối DC (từ tấm pin đến inverter)

Dòng điện 1 chiều được tạo ra từ tấm pin năng lượng mặt trời và chuyển về inverter. Quy trình đấu nối như sau:

Chuỗi pin mặt trời (string) -> CB DC -> Isolator DC -> SPD DC -> Inverter

• CB DC: Bảo vệ hệ thống khỏi sự cố quá dòng hoặc ngắn mạch xảy ra trên đường dây DC.

• Isolator DC (Công tắc cách ly DC): Cho phép cô lập hoàn toàn dàn pin với inverter khi bảo trì hoặc sửa chữa, đảm bảo an toàn tuyệt đối cho kỹ thuật viên.

• SPD DC: Bảo vệ chống sét lan truyền từ phía dàn pin xuống inverter, ngăn chặn xung điện áp đột biến.

Sơ đồ đấu nối AC (từ inverter đến tải tiêu thụ/ lưới điện)

Sau khi inverter biến đổi dòng điện DC thành AC, điện sẽ được phân phối đến các thiết bị điện hoặc đẩy vào lưới điện. Quy trình đấu nối cơ bản như sau:

Inverter -> CB AC -> Isolator AC -> SPD AC -> Tải/ lưới điện

• CB AC: Ngắt mạch khi có sự cố quá dòng hoặc ngắn mạch xảy ra trên đường dây AC, bảo vệ an toàn cho hệ thống và tải.

• Isolator AC: Cho phép tách biệt inverter khỏi lưới điện/tải khi cần bảo trì, đặc biệt quan trọng để đảm bảo an toàn trong hệ thống hòa lưới.

• SPD AC: Thiết bị chống sét lan truyền AC, giúp bảo vệ thiết bị khỏi các xung sét hoặc điện áp đột biến lan truyền từ lưới điện quốc gia.

Sơ đồ tủ điện năng lượng mặt trời hybrid

Pin NLMT -> tủ AC -> Tải tiêu thụ/ lưới

Cơ chế tự động điều phối nguồn điện theo một cơ chế ưu tiên đã được cài đặt, thường là:

• Tự dùng trước: Hệ thống ưu tiên dùng trực tiếp điện mặt trời để cấp cho tải tiêu thụ trong nhà.

• Pin lưu trữ: Nếu điện mặt trời không đủ hoặc dư thừa, phần dư sẽ được dùng để sạc vào pin lưu trữ hoặc, khi điện mặt trời hết, pin lưu trữ sẽ được sử dụng để cấp điện cho tải.

• Điện lưới sau cùng: Điện lưới quốc gia chỉ được sử dụng như nguồn cấp bổ sung sau cùng khi điện mặt trời và pin lưu trữ đều không đáp ứng đủ tải.

Lưu ý khi đấu nối tủ điện năng lượng mặt trời

• Chọn vị trí lắp đặt phù hợp: Lựa chọn vị trí lắp đặt tấm pin nhận được ánh sáng mặt trời trực tiếp để đạt hiệu suất tối đa, không bị che bóng bởi cây cối, tòa nhà hoặc các vật cản khác.

• Sử dụng dây cáp chất lượng: Chọn dây cáp chất lượng cao, độ dài phù hợp để kết nối các tấm pin và linh kiện điện tử để tránh gây hư hỏng và suy hao điện năng.

• Tuân thủ hướng dẫn từ nhà sản xuất: Đảm bảo tuân thủ chính xác các hướng dẫn của nhà sản xuất khi đấu nối điện mặt trời. Điều này giúp các kết nối được thực hiện đúng quy cách, giảm thiểu nguy cơ lỗi hoạt động và sự cố trong tương lai.

• Đảm bảo an toàn tuyệt đối: Luôn chắc chắn rằng hệ thống điện đã được tắt hoàn toàn trước khi bắt đầu đấu nối. Nếu bạn thiếu kinh nghiệm hãy tìm đến kỹ thuật viên chuyên nghiệp để hỗ trợ và đảm bảo an toàn cho quá trình cài đặt.

• Kiểm tra kỹ lưỡng: Sau khi đấu nối hoàn tất, hãy kiểm tra kỹ lưỡng tủ điện, hệ thống điện áp DC (một chiều) và AC (xoay chiều) để đảm bảo mọi thứ hoạt động đúng cách và không có lỗi hoặc sự cố xảy ra.

• Bảo trì định kỳ: Thường xuyên kiểm tra và làm sạch các tấm pin mặt trời, cáp, bộ biến đổi và các linh kiện khác.

• Nhờ tư vấn của chuyên gia: Nếu thiếu kinh nghiệm, hãy tìm hiểu và học hỏi từ các nguồn đáng tin cậy hoặc tư vấn chuyên gia trước khi thực hiện. Kiến thức và kỹ năng sẽ giúp bạn thực hiện quá trình cài đặt một cách an toàn và hiệu quả hơn.

Như vậy, thông qua bài viết này, bạn đã nắm vững cách đấu nối tủ điện năng lượng mặt trời một cách chi tiết và chuyên nghiệp. Nếu bạn chưa có kinh nghiệm chuyên môn, hãy tìm kiếm sự hỗ trợ từ các đơn vị thi công uy tín để quá trình lắp đặt và đấu nối được thực hiện theo đúng tiêu chuẩn kỹ thuật quốc tế. Liên hệ ngay với KITAWA qua hotline 0915307239 để được tư vấn chi tiết.
