Cách đấu nối inverter năng lượng mặt trời hòa lưới an toàn

Đối với thợ kỹ thuật chuyên môn cao hoạt động trong lĩnh vực điện mặt trời, quy trình đấu nối inverter hòa lưới không hề phức tạp và dễ dàng thực hiện. Tuy nhiên, nếu bạn chưa có kinh nghiệm nhưng vẫn mong muốn tự mình lắp đặt hệ thống, hãy tham khảo ngay cách đấu nối inverter năng lượng mặt trời được các chuyên gia hàng đầu của KITAWA hướng dẫn chi tiết trong nội dung bài viết dưới đây.

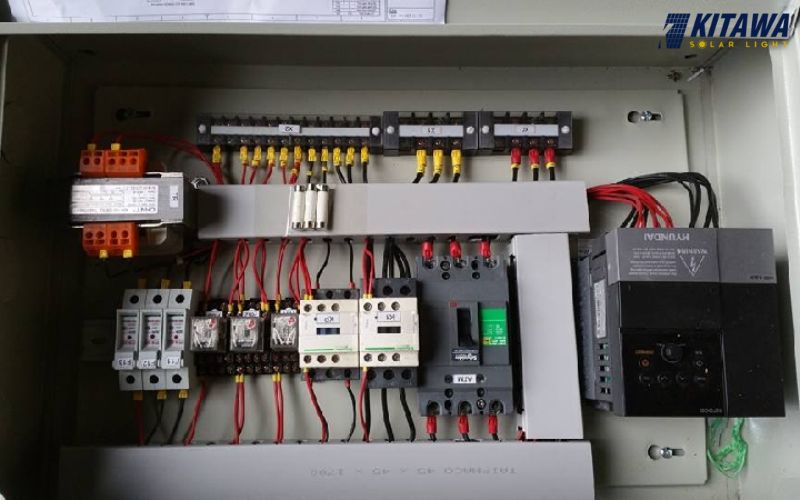

Chuẩn bị trước khi đấu nối inverter điện mặt trời

Chuẩn bị dụng cụ

Để việc đấu nối biến tần hòa lưới (inverter) diễn ra nhanh chóng và thuận lợi, bạn cần chuẩn bị đầy đủ các thành phần chính và dụng cụ:

• Biến tần (Inverter) hòa lưới

• Tấm pin năng lượng mặt trời (Solar Panels)

• Khung giàn đỡ, kẹp, ray đỡ... để cố định các tấm pin

• Pin lưu trữ điện (đối với hệ thống điện mặt trời hòa lưới có lưu trữ).

• Bộ điều khiển sạc năng lượng mặt trời

• Các thiết bị đóng cắt bảo vệ, chống sét lan truyền (SPD) AC và DC

• Dây dẫn chuyên dụng, dây tiếp đất

• Cổng kết nối MC4

• Đồng hồ đo điện trở, điện áp và cường độ dòng điện.

Các biện pháp an toàn

Trước khi tiến hành đấu nối biến tần (inverter) năng lượng mặt trời, cần tuân thủ nghiêm ngặt các quy tắc an toàn để tránh rủi ro trong quá trình lắp đặt và vận hành hệ thống:

• Ngắt nguồn điện hoàn toàn: Tuyệt đối đảm bảo rằng nguồn điện đã được tắt hoàn toàn (cả nguồn DC từ pin và nguồn AC từ lưới) trước khi thực hiện bất kỳ thao tác đấu nối nào.

• Trang bị bảo hộ cá nhân: Găng tay cách điện, kính bảo hộ, giày bảo hộ và quần áo chống cháy/bảo hộ lao động.

• Đọc và làm theo hướng dẫn: Luôn tuân thủ các hướng dẫn, thông số kỹ thuật, và quy định lắp đặt của nhà sản xuất inverter và các thiết bị liên quan.

• Kiểm tra cuối cùng trước khi khởi động: Sau khi hoàn thành đấu nối, tiến hành kiểm tra toàn bộ hệ thống để đảm bảo mọi kết nối đều chặt chẽ, chính xác và không có lỗi.

• Đo kiểm thông số: Sử dụng các công cụ đo lường chuyên dụng để kiểm tra điện áp và cường độ dòng điện của hệ thống trước khi chính thức cấp nguồn và khởi động inverter.

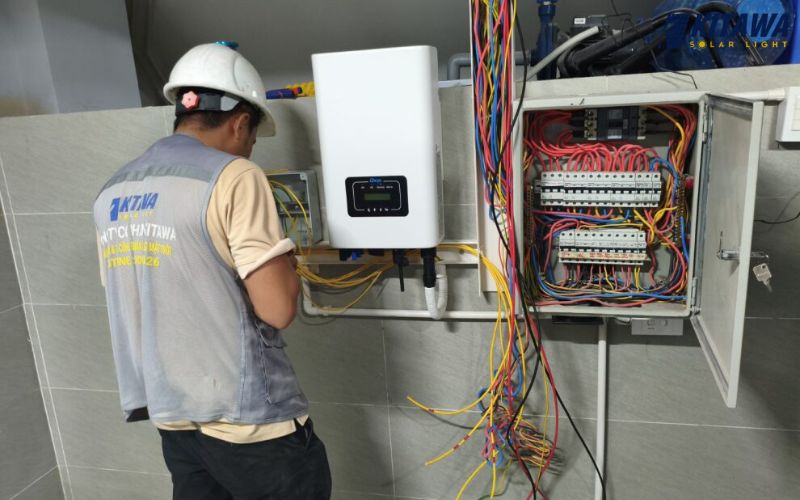

Cách đấu nối inverter năng lượng mặt trời đúng kỹ thuật

Dựa trên nguyên lý inverter hòa lưới điện mặt trời hoạt động, chúng ta sẽ thực hiện các bước đấu nối như sau:

• Bước 1: Tiến hành lắp đặt các tấm pin năng lượng mặt trời lên giá đỡ đã cố định. Sử dụng cổng MC4 để kết nối các tấm pin. Tùy thuộc vào yêu cầu về tổng điện áp để lựa chọn cách mắc phù hợp (mạch nối tiếp, mạch song song hoặc mạch hỗn hợp)

• Bước 2: Sử dụng dây dẫn DC chuyên dụng để kết nối các đầu ra của chuỗi tấm pin với cổng đầu vào DC trên inverter. Lưu ý cực dương (+) nối với cực dương (+) và cực âm (-) nối với cực âm (-) của inverter.

• Bước 3: Kết nối cổng đầu ra AC của inverter với các điểm tương ứng trong tủ điện tổng của hệ thống. Đối với cách đấu nối biến tần inverter hòa lưới 3 pha, bạn chọn inverter 3 pha sau đó kết nối 3 dây nóng và 1 dây mát đến tủ điện tương ứng.

• Bước 4: Tiến hành đấu nối dây tiếp đất cho toàn bộ hệ thống.

• Bước 5: Kết nối các tải tiêu thụ điện của ngôi nhà/công trình với các cổng đầu ra của tủ điện để được cấp nguồn

• Bước 6: Đấu nối tủ điện và công tơ điện

• Bước 7: Đấu nối công tơ điện đến nguồn lưới điện quốc gia

• Bước 8: Kiểm tra toàn bộ hệ thống đấu nối và vận hành.

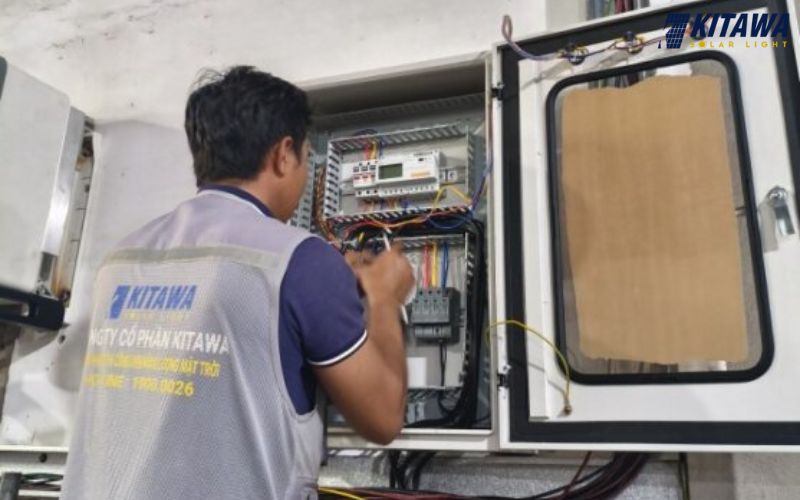

Lưu ý khi đấu nối biến tần năng lượng mặt trời

Để tối ưu hóa hiệu suất và đảm bảo an toàn cho hệ thống điện mặt trời hòa lưới, bạn cần lưu ý những điểm sau trong quá trình lắp đặt:

• Đảm bảo vị trí lắp đặt chịu được tổng trọng lượng của các tấm pin và kết cấu giàn đỡ. Nếu lắp trên mái nhà, cần kiểm tra và gia cố khung mái nếu cần thiết.

• Lắp ráp khung giàn đỡ với độ dốc và góc nghiêng chính xác trước khi đặt tấm pin.

• Gắn các tấm pin cố định chắc chắn trên giá đỡ để ngăn chúng bị trượt hoặc dịch chuyển do gió bão.

• Lắp đặt các tấm pin hướng về phía tối ưu để đón ánh nắng mặt trời hiệu quả nhất (thường là hướng Nam hoặc Đông Nam/Tây Nam).

• Đảm bảo vị trí lắp đặt không bị che bóng bởi cây cối, các tòa nhà lân cận, hoặc vật cản

• Đo lường chính xác kích thước không gian và nên chừa một khoảng không gian dự phòng để có thể dễ dàng bổ sung thêm tấm pin trong tương lai nếu nhu cầu sử dụng điện tăng lên.

• Ưu tiên lựa chọn inverter có khả năng mở rộng để tránh phải thay thế thiết bị mới hoàn toàn khi bạn muốn tăng số lượng tấm pin sau này.

• Chỉ sử dụng các loại dây dẫn chuyên dụng đã được cách điện, chống thấm (chống chịu UV và thời tiết) và đảm bảo việc tiếp đất (nối đất) đúng kỹ thuật để phòng tránh nguy cơ điện giật và rò điện.

Có nên tự đấu nối inverter tại nhà không?

Quy trình đấu nối inverter hòa lưới điện mặt trời đòi hỏi sự chính xác cao và tuân thủ các quy tắc an toàn nghiêm ngặt. Nếu bạn không có kinh nghiệm chuyên môn về lắp đặt hệ thống điện và điện năng lượng mặt trời, hãy cân nhắc sử dụng dịch vụ lắp đặt điện năng lượng mặt trời chuyên nghiệp.

Việc nhờ đến các công ty lắp đặt điện uy tín hoặc thợ điện có chuyên môn kỹ thuật cao sẽ đảm bảo biến tần hòa lưới được đấu nối đúng kỹ thuật và tiêu chuẩn an toàn.

Các chuyên gia không chỉ thực hiện kết nối chính xác mà còn biết cách xử lý các tình huống phức tạp hoặc sự cố có thể phát sinh trong quá trình lắp đặt. Điều này không chỉ đảm bảo an toàn tuyệt đối cho người lắp đặt mà còn cho người sử dụng điện về lâu dài, giúp hệ thống vận hành ổn định và hiệu quả.

Trên đây là hướng dẫn chi tiết cách đấu nối inverter năng lượng mặt trời. Mong rằng những chia sẻ chuyên môn của KITAWA sẽ giúp bạn hoàn tất quy trình lắp đặt một cách hiệu quả. Tuy nhiên, khuyến cáo không nên tự mình thực hiện nếu không nắm chắc các kiến thức chuyên môn về điện. Hãy tìm kiếm sự hỗ trợ từ các chuyên gia để đảm bảo an toàn tuyệt đối và tính chính xác kỹ thuật. Liên hệ ngay với chúng tôi qua hotline 0915307239 để nhận tư vấn giải pháp lắp đặt hệ thống điện mặt trời tốt nhất!
