Điện áp hệ thống tối đa là gì? Tìm hiểu cách tính theo Voc trong hệ thống điện mặt trời

Trong quá trình thiết kế hệ thống điện mặt trời, các thông số điện áp đóng vai trò rất quan trọng để đảm bảo thiết bị hoạt động ổn định và an toàn. Vậy điện áp hệ thống tối đa là gì và được tính toán như thế nào dựa trên thông số Voc của tấm pin? Trong bài viết này, KITAWA sẽ giúp bạn hiểu rõ khái niệm cũng như cách xác định thông số này một cách chính xác và dễ áp dụng.

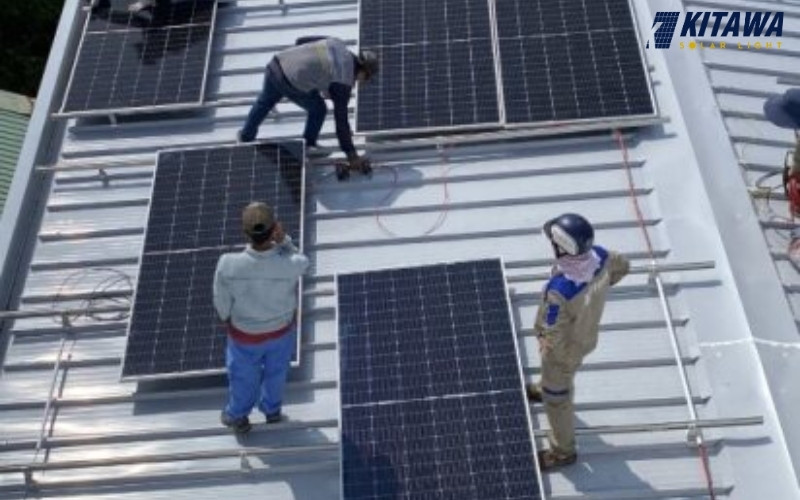

Điện áp hệ thống tối đa là gì?

Điện áp hệ thống tối đa (Maximum System Voltage - MSV) là mức điện áp một chiều (DC) cao nhất mà toàn bộ hệ thống điện mặt trời có thể đạt tới trong quá trình vận hành. Đây được xem như một giới hạn kỹ thuật quan trọng, giúp đảm bảo các thiết bị trong hệ thống như tấm pin, dây dẫn và biến tần hoạt động ổn định, đồng thời hạn chế nguy cơ quá áp gây ảnh hưởng đến tuổi thọ thiết bị.

Vậy điện áp hệ thống tối đa là gì trong thực tế vận hành? Khi các tấm pin mặt trời được kết nối nối tiếp thành một chuỗi, điện áp của từng tấm sẽ cộng dồn lại. Nếu tổng điện áp vượt quá giới hạn cho phép của thiết bị hoặc tiêu chuẩn thiết kế, hệ thống có thể gặp rủi ro về an toàn điện. Vì vậy, việc xác định đúng ngưỡng điện áp tối đa ngay từ khâu thiết kế là bước quan trọng để đảm bảo hệ thống vận hành bền bỉ và ổn định lâu dài.

Thông thường, thông số này được nhà sản xuất công bố trong bảng dữ liệu kỹ thuật (datasheet) của tấm pin và có mối liên hệ trực tiếp với điện áp hở mạch (Voc). Đối với các hệ thống điện mặt trời dân dụng, giới hạn phổ biến thường khoảng 1000V DC. Trong khi đó, những dự án quy mô lớn như nhà máy hoặc trang trại điện mặt trời có thể thiết kế lên tới 1500V DC nhằm giảm tổn thất điện năng trên đường truyền và nâng cao hiệu quả khai thác năng lượng.

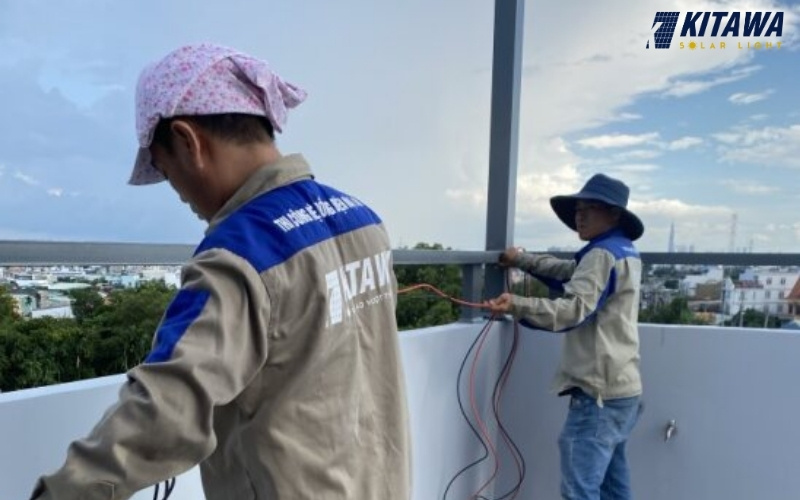

Hướng dẫn cách tính điện áp hệ thống tối đa theo Voc

Để thiết kế chuỗi pin an toàn và phù hợp với thiết bị, kỹ sư thường dựa vào điện áp hở mạch (Voc) của tấm pin kết hợp với điều kiện nhiệt độ thấp nhất tại khu vực lắp đặt. Bởi khi nhiệt độ môi trường giảm, điện áp của tấm pin năng lượng mặt trời có xu hướng tăng lên. Nếu không tính toán trước, tổng điện áp của chuỗi có thể vượt quá giới hạn cho phép của inverter hoặc các thiết bị DC khác trong hệ thống.

Dưới đây là các bước tính toán thường được áp dụng trong thực tế.

Bước 1: Thu thập thông số kỹ thuật từ datasheet

Trước tiên cần lấy các dữ liệu quan trọng từ bảng thông số của tấm pin, bao gồm:

• Voc (STC): Điện áp hở mạch của tấm pin trong điều kiện tiêu chuẩn.

• Hệ số nhiệt điện áp (αVoc): Thể hiện mức thay đổi điện áp theo nhiệt độ, thường tính theo %/°C.

• Dung sai điện áp hoặc công suất (nếu có).

Những thông số này là cơ sở để xác định điện áp của tấm pin trong điều kiện thực tế.

Bước 2: Xác định nhiệt độ thấp nhất tại khu vực lắp đặt

Nhiệt độ môi trường ảnh hưởng trực tiếp đến điện áp của tấm pin. Vì vậy, cần xác định nhiệt độ thấp nhất (Tmin) tại địa điểm lắp đặt dựa trên dữ liệu khí tượng hoặc tiêu chuẩn thiết kế của dự án.

Bước 3: Tính điện áp hở mạch trong điều kiện lạnh

Sau khi có các dữ liệu cần thiết, tiến hành tính Voc trong điều kiện nhiệt độ thấp theo công thức:

Voc_cold = Voc_STC × Lỗi giao diện: file 'snippets/shortcode-1.bwt' không được tìm thấy

Trong đó:

• Voc_STC là điện áp hở mạch của tấm pin tại điều kiện tiêu chuẩn


• αVoc là hệ số nhiệt điện áp (lấy giá trị tuyệt đối)


• Tmin là nhiệt độ thấp nhất tại khu vực lắp đặt


Công thức này giúp xác định điện áp thực tế của tấm pin khi nhiệt độ giảm xuống mức thấp nhất.

Bước 4: Xác định giới hạn điện áp của thiết bị

Mỗi thiết bị trong hệ thống DC đều có giới hạn điện áp riêng như:

• Inverter

• Combiner box

• Đầu nối MC4

• Thiết bị chống sét (SPD)

• Cầu chì, MCB hoặc cáp DC

Trong quá trình thiết kế, cần lấy giá trị điện áp tối đa thấp nhất trong các thiết bị này làm giới hạn cho toàn bộ chuỗi pin.

Bước 5: Tính số lượng tấm pin tối đa trong một chuỗi

Sau khi xác định được điện áp của tấm pin trong điều kiện lạnh và giới hạn điện áp của thiết bị, số lượng tấm pin tối đa có thể mắc nối tiếp được tính theo công thức:

Nmax = ⌊MSV_thiết_bị_thấp_nhất / Voc_cold⌋

Kết quả sẽ cho biết số tấm pin tối đa có thể nối tiếp trong một chuỗi mà vẫn đảm bảo an toàn cho hệ thống. Trong thực tế, nếu giá trị tính toán quá sát giới hạn, kỹ sư thường giảm bớt một tấm pin để tạo biên an toàn.

Ví dụ minh họa khác

Giả sử một hệ thống điện mặt trời sử dụng tấm pin với các thông số sau:

Dữ liệu đầu vào

• Voc(STC) của tấm pin: 49,5V

• Hệ số nhiệt điện áp: αVoc = −0,29%/°C → |αVoc| = 0,0029/°C

• Nhiệt độ thấp nhất tại khu vực lắp đặt: Tmin = 5°C

• Giới hạn điện áp thấp nhất của thiết bị trong hệ thống: MSV = 1000V

Tính điện áp hở mạch trong điều kiện nhiệt độ thấp

Voc_cold = 49,5 × Lỗi giao diện: file 'snippets/shortcode-1.bwt' không được tìm thấy

= 49,5 × Lỗi giao diện: file 'snippets/shortcode-1.bwt' không được tìm thấy

= 49,5 × 1,058

≈ 52,37V

Như vậy khi nhiệt độ giảm xuống 5°C, điện áp hở mạch của mỗi tấm pin có thể tăng lên khoảng 52,37V.

Tính số lượng tấm pin tối đa trong một chuỗi

Nmax = ⌊1000 / 52,37⌋

≈ ⌊19,09⌋

= 19 tấm pin

Một số lưu ý kỹ thuật quan trọng

Trong quá trình thiết kế chuỗi pin, cần chú ý một số điểm sau:

• Giới hạn điện áp của toàn hệ thống luôn bị chi phối bởi thiết bị có mức điện áp thấp nhất.

• Không tính toán chuỗi pin dựa trên Vmp, vì điện áp này không phản ánh trường hợp điện áp cao nhất.

• Luôn sử dụng Voc trong điều kiện nhiệt độ thấp để đảm bảo an toàn thiết kế.

• Cần xem xét thêm các yếu tố như dung sai của module, sai số nhiệt độ và điều kiện thực tế của khu vực lắp đặt.

Mẹo thực tế khi cấu hình chuỗi pin

Để hệ thống vận hành ổn định và đạt hiệu suất tốt, khi hoàn thiện thiết kế nên:

• Kiểm tra dải MPPT của inverter để đảm bảo điện áp vận hành nằm trong vùng tối ưu.

• Đồng bộ cấp điện áp của toàn bộ thiết bị DC như đầu nối, dây dẫn, cầu chì, SPD và combiner box.

• Lưu lại biên bản tính toán cấu hình chuỗi, bao gồm dữ liệu nhiệt độ, công thức áp dụng và kết quả số lượng tấm pin tối đa.

Việc tính toán cẩn thận ngay từ đầu không chỉ giúp hệ thống hoạt động ổn định mà còn hạn chế rủi ro quá áp trong quá trình vận hành lâu dài.

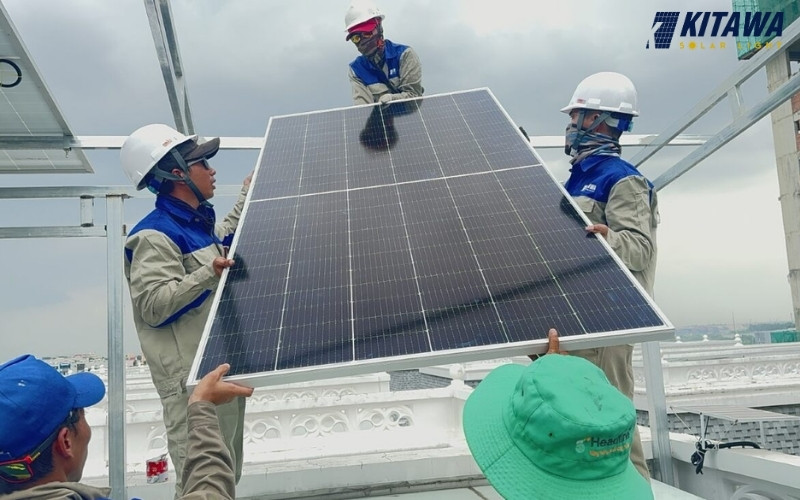

Một số lưu ý khi thiết kế hệ thống điện mặt trời dựa trên điện áp tối đa

Khi thiết kế hệ thống điện mặt trời, việc kiểm soát điện áp của chuỗi pin là yếu tố rất quan trọng để đảm bảo thiết bị hoạt động ổn định và tránh rủi ro quá áp. Dưới đây là một số điểm cần lưu ý trong quá trình tính toán và lựa chọn cấu hình hệ thống.

• Không để điện áp chuỗi vượt giới hạn DC của inverter: Trong mọi trường hợp, tổng điện áp hở mạch của chuỗi pin trong điều kiện lạnh nhất (Voc_cold) phải luôn thấp hơn mức Max. DC Voltage do nhà sản xuất inverter quy định. Nếu điện áp vượt quá ngưỡng này, inverter có thể ngừng hoạt động, báo lỗi hoặc thậm chí gây hư hỏng các linh kiện bên trong. Vì vậy, trước khi quyết định số lượng tấm pin nối tiếp, cần kiểm tra kỹ giới hạn điện áp đầu vào của thiết bị.

• Tính toán dựa trên nhiệt độ thấp nhất của khu vực lắp đặt: Điện áp của tấm pin có xu hướng tăng khi nhiệt độ môi trường giảm. Do đó, trong quá trình thiết kế hệ thống, cần dựa vào nhiệt độ thấp nhất ghi nhận tại địa phương để tính toán điện áp hở mạch của chuỗi. Ngoài ra, nhiều kỹ sư thường cộng thêm khoảng 3-5°C biên an toàn nhằm hạn chế rủi ro khi xuất hiện các đợt lạnh bất thường.

• Đảm bảo đồng bộ cấp điện áp cho toàn bộ thiết bị DC: Không chỉ inverter, các thành phần khác trong hệ thống DC như đầu nối MC4, cầu chì DC, MCB, thiết bị chống sét (SPD), combiner box và dây dẫn cũng phải có mức điện áp định mức phù hợp. Tất cả các thiết bị này nên có cấp điện áp bằng hoặc cao hơn điện áp hệ thống. Chỉ cần một thiết bị có giới hạn điện áp thấp hơn, toàn bộ hệ thống sẽ bị giới hạn theo thông số của thiết bị đó.

• Kiểm tra dải MPPT của inverter trước khi cấu hình chuỗi: Bên cạnh điện áp tối đa, cần đảm bảo điện áp làm việc của chuỗi pin (Vmp) nằm trong dải MPPT của inverter. Nếu điện áp quá thấp so với ngưỡng khởi động hoặc vượt ra ngoài phạm vi MPPT, inverter sẽ không thể theo dõi điểm công suất tối ưu, khiến hiệu suất phát điện giảm hoặc thậm chí ngừng hoạt động.

Việc xem xét đầy đủ các yếu tố trên ngay từ giai đoạn thiết kế sẽ giúp hệ thống điện mặt trời vận hành ổn định, hạn chế lỗi kỹ thuật và đảm bảo hiệu suất khai thác năng lượng trong thời gian dài.

Qua những thông tin trên, bạn đã hiểu rõ điện áp hệ thống tối đa là gì và cách tính dựa trên thông số Voc trong hệ thống điện mặt trời. Việc tính toán chính xác sẽ giúp đảm bảo an toàn cho thiết bị và tối ưu hiệu quả vận hành. KITAWA hy vọng nội dung này sẽ hữu ích cho quá trình thiết kế và lắp đặt hệ thống điện mặt trời.
