Điện áp đầu vào trong hệ thống điện mặt trời là gì? Các yếu tố và tầm quan trọng

Trong một hệ thống điện mặt trời, để đảm bảo thiết bị vận hành ổn định và đạt hiệu suất cao, việc hiểu rõ điện áp đầu vào trong hệ thống điện mặt trời là điều vô cùng quan trọng. Đây là thông số quyết định khả năng tiếp nhận và chuyển đổi điện năng của inverter, đồng thời ảnh hưởng trực tiếp đến độ an toàn, tuổi thọ thiết bị cũng như hiệu quả khai thác điện năng. Vậy điện áp đầu vào được xác định như thế nào, chịu tác động bởi những yếu tố nào và vì sao cần tính toán chính xác? Bài viết dưới đây của KITAWA sẽ giúp bạn hiểu rõ hơn.

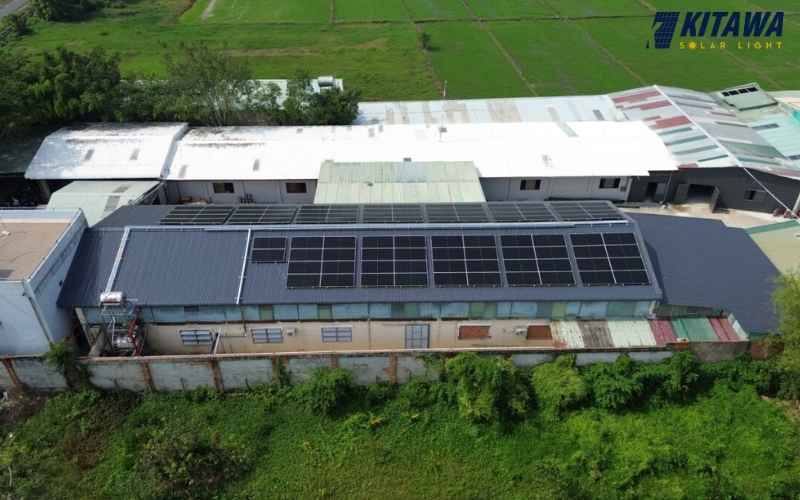

Điện áp đầu vào trong hệ thống điện mặt trời là gì?

Điện áp đầu vào trong hệ thống điện mặt trời là mức điện áp một chiều (DC) được tạo ra từ các tấm pin năng lượng mặt trời và truyền đến bộ biến tần (inverter) để xử lý. Đây là một thông số kỹ thuật quan trọng, ảnh hưởng trực tiếp đến khả năng vận hành ổn định, độ an toàn cũng như hiệu suất hoạt động của toàn bộ hệ thống.

Mỗi tấm pin mặt trời đều có một dải điện áp riêng, thường được thể hiện rõ trên bảng thông số kỹ thuật (datasheet) của sản phẩm. Khi nhiều tấm pin được kết nối theo dạng chuỗi (string), điện áp của từng tấm sẽ được cộng lại với nhau. Tổng điện áp này chính là điện áp đầu vào mà inverter tiếp nhận để chuyển đổi thành điện xoay chiều (AC) phục vụ cho nhu cầu sử dụng điện hằng ngày.

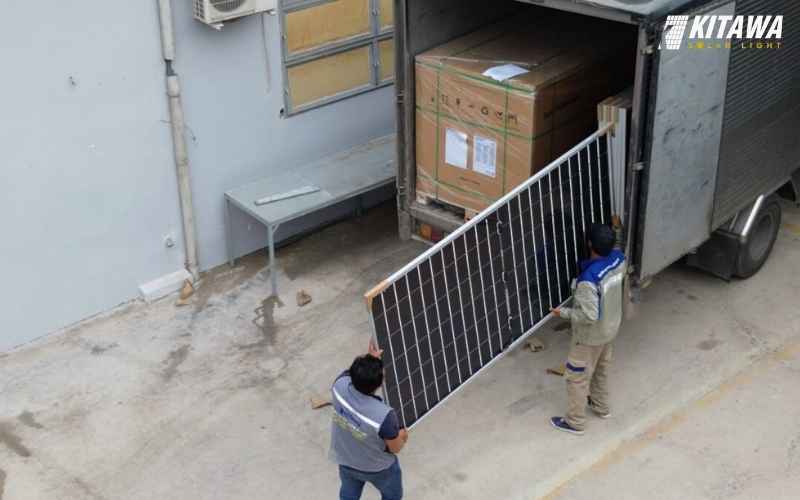

Các thành phần ảnh hưởng đến điện áp đầu vào trong hệ thống điện mặt trời

Số lượng cell trên tấm pin

Mỗi cell quang điện riêng lẻ chỉ tạo ra mức điện áp khoảng 0,5 - 0,6V. Khi nhiều cell được ghép nối tiếp trên cùng một tấm pin, điện áp sẽ tăng lên tương ứng. Vì vậy, số lượng cell càng lớn thì điện áp đầu ra của tấm pin càng cao.

Ví dụ, tấm pin 72 cell thường có điện áp hở mạch (Voc) khoảng 45 - 50V, trong khi dòng pin 144 cell Half-cell có thể đạt từ 49 - 52V. Đây là lý do các dòng pin công suất lớn thường sở hữu mức điện áp cao hơn để phù hợp với các hệ thống inverter hiện đại.

Cách kết nối các tấm pin

Phương pháp đấu nối các tấm pin cũng ảnh hưởng trực tiếp đến điện áp đầu vào trong hệ thống điện mặt trời.

• Kết nối nối tiếp (Series): điện áp của các tấm pin sẽ được cộng dồn lại. Ví dụ, 10 tấm pin có điện áp 40V mắc nối tiếp sẽ tạo ra tổng điện áp khoảng 400V. Đây là cách phổ biến để đáp ứng dải điện áp yêu cầu của inverter.

• Kết nối song song (Parallel): điện áp được giữ nguyên nhưng dòng điện sẽ tăng lên. Chẳng hạn, 5 chuỗi pin 400V mắc song song vẫn giữ mức 400V nhưng công suất tổng thể cao hơn nhờ dòng điện lớn hơn.

Trong thực tế, kỹ sư thường kết hợp cả hai phương pháp này để tối ưu điện áp và dòng điện cho toàn hệ thống.

Loại tấm pin và công nghệ sản xuất

Mỗi công nghệ pin mặt trời sẽ có dải điện áp khác nhau, ảnh hưởng trực tiếp đến hiệu suất vận hành.

• Mono PERC, TOPCon, HJT: điện áp ổn định, Voc cao, phù hợp với các dòng inverter đời mới

• Polycrystalline: điện áp thấp hơn một chút, hiệu suất cũng thấp hơn

• Thin-film: điện áp thấp, thường dùng cho các ứng dụng đặc thù thay vì dân dụng

Ví dụ, một tấm pin Mono 550Wp thường có Voc khoảng 49V và Vmp khoảng 41V, trong khi pin Poly cùng công suất thường sẽ có mức điện áp thấp hơn.

Cường độ ánh sáng mặt trời

Ánh sáng mặt trời quyết định khả năng phát điện của tấm pin, đồng thời cũng tác động đến điện áp đầu vào. Khi bức xạ mặt trời mạnh, điện áp đầu ra sẽ ổn định và đạt gần mức tiêu chuẩn. Ngược lại, khi trời nhiều mây hoặc ánh sáng yếu, điện áp sẽ giảm nhẹ.

Ví dụ, một tấm pin có điện áp danh định 40V khi trời nắng tốt có thể đạt khoảng 38 - 40V, nhưng trong điều kiện râm mát chỉ còn khoảng 32 - 34V.

Điều kiện môi trường vận hành

Môi trường lắp đặt cũng ảnh hưởng đáng kể đến điện áp đầu vào của hệ thống điện mặt trời.

• Nhiệt độ: khi nhiệt độ cell tăng cao, điện áp sẽ giảm. Trung bình cứ tăng thêm 1°C, điện áp có thể giảm khoảng 0,3 - 0,45%.
• Gió: giúp làm mát bề mặt tấm pin, từ đó hỗ trợ duy trì điện áp ổn định hơn.
• Độ ẩm và áp suất: không ảnh hưởng trực tiếp nhiều đến điện áp nhưng có thể tác động đến độ bền và tuổi thọ của hệ thống.

Ví dụ, tại khu vực có khí hậu nóng như TP.HCM, khi nhiệt độ cell tăng lên khoảng 60°C, điện áp Vmp của tấm pin năng lượng có thể giảm từ 10 - 15% so với thông số tiêu chuẩn ghi trên datasheet.

Từ đó có thể thấy, điện áp đầu vào trong hệ thống điện mặt trời phụ thuộc vào nhiều yếu tố như cấu tạo tấm pin, cách đấu nối, công nghệ sản xuất và điều kiện vận hành thực tế. Việc tính toán chính xác ngay từ đầu sẽ giúp inverter hoạt động ổn định, nâng cao hiệu suất và kéo dài tuổi thọ cho toàn bộ hệ thống.

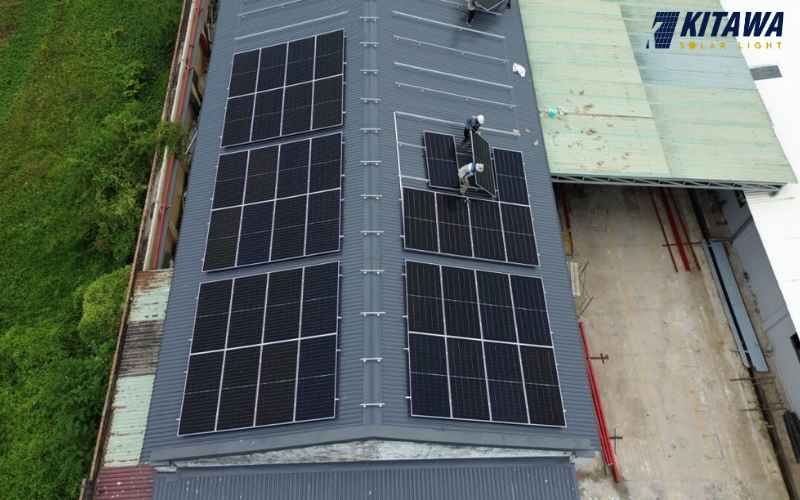

Tầm quan trọng của điện áp đầu vào trong hệ thống điện mặt trời

Điện áp đầu vào trong hệ thống điện mặt trời giữ vai trò kết nối trực tiếp giữa dàn pin năng lượng mặt trời và bộ biến tần (inverter). Đây là yếu tố quyết định hệ thống có thể khởi động đúng cách, vận hành ổn định và khai thác tối đa hiệu suất hay không. Nếu mức điện áp nằm ngoài giới hạn cho phép, hệ thống không chỉ suy giảm hiệu quả mà còn tiềm ẩn nhiều rủi ro về kỹ thuật và an toàn.

Đảm bảo inverter hoạt động an toàn

Mỗi inverter đều được nhà sản xuất quy định một giới hạn điện áp đầu vào cụ thể, chẳng hạn 1.000 VDC hoặc 1.100 VDC. Khi tổng điện áp từ chuỗi pin vượt quá mức này, inverter có thể bị quá tải, gây hỏng linh kiện bên trong hoặc nghiêm trọng hơn là chập cháy thiết bị.

Ngược lại, nếu điện áp đầu vào quá thấp, inverter sẽ không đủ điều kiện để khởi động, khiến toàn bộ hệ thống không thể phát điện. Vì vậy, việc kiểm soát điện áp đúng chuẩn là yêu cầu bắt buộc trong thiết kế hệ thống.

Giúp hệ thống đạt hiệu suất cao hơn

Các dòng inverter hiện nay thường tích hợp công nghệ MPPT (Maximum Power Point Tracking) nhằm xác định điểm công suất cực đại của dàn pin. Khi điện áp đầu vào được tính toán phù hợp với dải MPPT, inverter sẽ dễ dàng khai thác tối đa lượng điện tạo ra từ tấm pin.

Điều này giúp tăng sản lượng điện thực tế, giảm hao hụt năng lượng và nâng cao hiệu quả đầu tư lâu dài cho người sử dụng.

Hạn chế tổn thất trong quá trình truyền tải

Với cùng một mức công suất, điện áp càng cao thì dòng điện càng thấp. Điều này giúp giảm tổn thất điện năng trên dây dẫn, đặc biệt với những hệ thống có khoảng cách xa giữa khu vực lắp pin và vị trí đặt inverter.

Đối với các công trình quy mô lớn như nhà xưởng, trang trại hoặc hệ thống điện mặt trời thương mại, yếu tố này càng trở nên quan trọng để tối ưu chi phí vận hành.

Hỗ trợ thiết kế hệ thống chính xác hơn

Hiểu rõ điện áp đầu vào trong hệ thống điện mặt trời giúp kỹ sư dễ dàng xác định số lượng tấm pin cần đấu nối tiếp trong mỗi string sao cho phù hợp với inverter.

Ví dụ, nếu inverter có dải điện áp hoạt động từ 200 - 1.000 VDC, kỹ sư sẽ tính toán tổng điện áp Voc và Vmp của chuỗi pin nằm trong khoảng này để đảm bảo hệ thống hoạt động an toàn và ổn định.

Chẳng hạn, với 12 tấm pin có Voc 50V/tấm, tổng điện áp đạt khoảng 600V đây là mức phù hợp cho nhiều dòng inverter phổ biến hiện nay.

Tối ưu quá trình sạc trong hệ hybrid và off-grid

Đối với hệ thống điện mặt trời có lưu trữ như hybrid hoặc off-grid, điện áp đầu vào còn ảnh hưởng trực tiếp đến bộ điều khiển sạc (MPPT Controller). Thiết bị này cần mức điện áp đủ cao để chuyển đổi xuống điện áp phù hợp cho pin lưu trữ như 12V, 24V hoặc 48V.

Nếu điện áp đầu vào không đạt yêu cầu, quá trình sạc sẽ diễn ra chậm, pin lưu trữ nhanh suy giảm tuổi thọ và hiệu quả sử dụng điện cũng bị ảnh hưởng đáng kể.

Kinh nghiệm lựa chọn điện áp đầu vào phù hợp

Việc lựa chọn điện áp đầu vào trong hệ thống điện mặt trời không chỉ ảnh hưởng đến hiệu suất vận hành mà còn quyết định độ bền và tính an toàn của toàn bộ hệ thống. Để đảm bảo đầu tư hiệu quả và hạn chế các lỗi kỹ thuật về sau, người dùng cần lưu ý một số kinh nghiệm quan trọng dưới đây.

Phù hợp với nhu cầu sử dụng điện thực tế

Trước khi xác định điện áp đầu vào, cần đánh giá rõ nhu cầu sử dụng điện của gia đình, doanh nghiệp hoặc công trình lắp đặt. Hệ thống điện mặt trời cho nhà ở dân dụng sẽ có cấu hình khác với nhà xưởng, trang trại hay mô hình kinh doanh lớn.

Việc tính toán đúng công suất tiêu thụ sẽ giúp lựa chọn số lượng tấm pin, cách đấu nối và mức điện áp phù hợp, tránh tình trạng thiếu điện hoặc đầu tư dư thừa gây lãng phí chi phí ban đầu.

Đảm bảo tương thích với inverter và bộ lưu trữ

Mỗi inverter đều có dải điện áp hoạt động riêng, vì vậy điện áp đầu vào phải nằm trong giới hạn mà thiết bị cho phép. Nếu điện áp quá cao hoặc quá thấp đều có thể khiến hệ thống hoạt động không ổn định, thậm chí gây hỏng hóc.

Đối với các hệ thống hybrid hoặc off-grid có lưu trữ điện, cần kiểm tra thêm khả năng tương thích với pin lưu trữ và bộ điều khiển sạc MPPT để đảm bảo quá trình sạc - xả diễn ra hiệu quả và an toàn.

Ưu tiên thiết bị chất lượng

Tấm pin, inverter và phụ kiện điện mặt trời cần được lựa chọn từ những thương hiệu có nguồn gốc rõ ràng, thông số minh bạch và chế độ bảo hành đầy đủ. Điều này giúp hệ thống vận hành ổn định hơn, hạn chế sai số về điện áp và kéo dài tuổi thọ thiết bị.

Đơn vị kỹ thuật tư vấn và khảo sát trước khi lắp đặt

Việc tự tính toán điện áp đầu vào đôi khi dễ dẫn đến sai lệch nếu không có đủ kiến thức chuyên môn. Một đơn vị kỹ thuật có kinh nghiệm sẽ giúp khảo sát thực tế, đánh giá vị trí lắp đặt, mức tiêu thụ điện và đưa ra phương án thiết kế phù hợp nhất.

Nếu bạn đang cần tư vấn chính xác về điện áp đầu vào trong hệ thống điện mặt trời, có thể liên hệ KITAWA để được đội ngũ kỹ thuật hỗ trợ chi tiết. Từ việc chọn inverter, số lượng tấm pin đến cấu hình hệ thống tối ưu, mọi thông tin đều được tư vấn rõ ràng để đảm bảo hiệu quả đầu tư lâu dài.

Điện áp đầu vào trong hệ thống điện mặt trời là yếu tố quan trọng quyết định khả năng vận hành ổn định, hiệu suất phát điện và độ bền của toàn bộ hệ thống. Việc tính toán đúng điện áp không chỉ giúp inverter hoạt động an toàn mà còn tối ưu sản lượng điện, giảm tổn thất và tiết kiệm chi phí lâu dài. Dù là hệ thống dân dụng hay công nghiệp, việc lựa chọn cấu hình phù hợp luôn cần được thực hiện kỹ lưỡng. Nếu bạn cần tư vấn giải pháp điện mặt trời phù hợp, KITAWA luôn sẵn sàng đồng hành để mang đến phương án hiệu quả và bền vững nhất.
